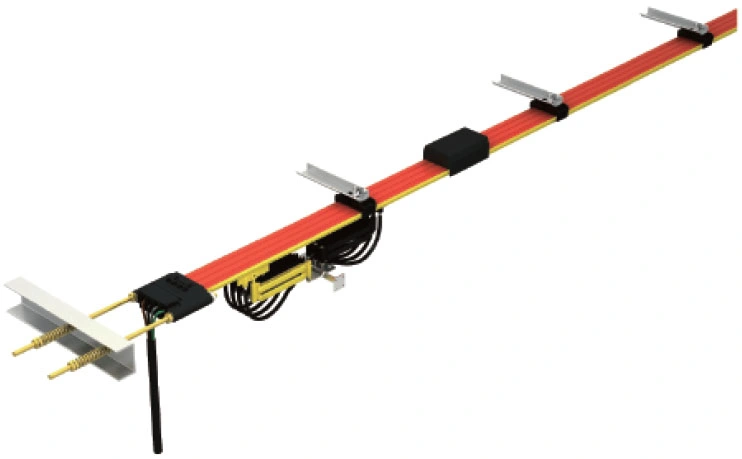

Гибкий бесшовный шинопровод AN
Серия AN — гибкий бесшовный шинопровод для питания промышленных мобильных систем.
Особенности:
2, 3, 4, 5 или 6 полюсов
Номинальная токовая нагрузка: 50–140 А
Особенности AN:
• Безопасная, стабильная, бесшовная работа
• Лёгкая, простая конструкция, удобна в переноске и установке
• Медный контакт плотно прилегает к изолирующей оболочке, без плохого контакта при вибрации
• Изоляционный материал — специальный ПВХ, ударопрочный и стойкий к УФ
• Подходит для различных криволинейных трасс (радиус изгиба R ≥ 0,6 м)

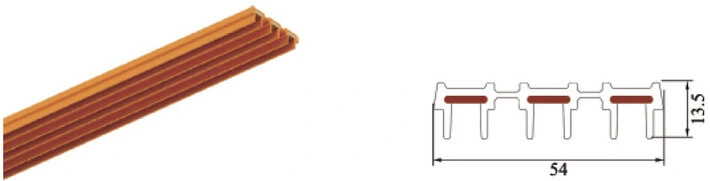

Технические данные AN:
Полюса: 2P/ 3P/ 4P/ 5P/ 6P
Макс. ток: 140 А
Макс. напряжение: 600 В
Материалы:
Шина проводника: медь
Изоляция: ПВХ (теплостойкость 75°C)
Запчасти: пластик / оцинкованная сталь
Гибкий бесшовный шинопровод AN2P
| Тип | Кол-во полюсов | Сечение проводника (мм²) | Макс. ток (А) | Код заказа |
AN761002 | 2 | 2×10 | 50A | 761002 |
AN761502 | 2 | 2×15 | 80A | 761502 |
Гибкий бесшовный шинопровод AN3P
| Тип | Кол-во полюсов | Сечение проводника (мм²) | Макс. ток (А) | Код заказа |
AN761003 | 3 | 3x10 | 50A | 761003 |
| AN761503 | 3 | 3x15 | 80A | 761503 |
AN762003 | 3 | 3x20 | 100A | 762003 |
AN762503 | 3 | 3x25 | 120A | 762503 |
Маркировка аналогичных продуктов у других производителей: AN-3-10/50A, AN-3-15/80A, AN-3-20/100A, AN-3-25/120A
Гибкий бесшовный шинопровод AN4P
| Тип | Кол-во полюсов | Сечение проводника (мм²) | Макс. ток (А) | Код заказа |
AN761004 | 4 | 4×10 | 50A | 761004 |
AN761504 | 4 | 3×15+1×10 | 80A | 761504 |
AN762004 | 4 | 3×20+1×10 | 100A | 762004 |
AN762504 | 4 | 3×25+1×10 | 120A | 762504 |
AN763504 | 4 | 3×35+1×15 | 140A | 763504 |
Маркировка аналогичных продуктов у других производителей: AN-4-10/50A. AN-4-15/80A, AN-4-20/100A, AN-4-25/120A, AN-4-35/140A
Гибкий бесшовный шинопровод AN5P
| Тип | Кол-во полюсов | Сечение проводника (мм²) | Макс. ток (А) | Код заказа |
AN761005 | 5 | 5×10 | 50A | 761005 |
AN761505 | 5 | 5×15 или 3×15+2×10 | 80A | 761505 |
AN762005 | 5 | 5×20 или 3×20+2×10 | 100A | 762005 |
AN762505 | 5 | 5×25 или 3×25+2×10 | 120A | 762505 |
