Закрытый шинопровод Anneng HFP52

Закрытый шинопровод Anneng Electric HFP52

Рельсовый проводник серии HFP52

Закрытый троллейный шинопровод серии HFP52 представляют собой токопроводящую шину (4-7 жил), защищенную от прикосновения (IP23), для внутренних и наружных установок. Они представляют собой токопроводящие линии в жестком ПВХ-корпусе с различным сечением медных жил на номинальные токи 50-140А. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V.

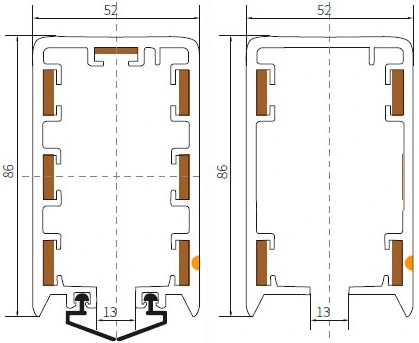

Описание HFP52

HFP52 - код многополюсной закрытой токопроводящей системы

n - площадь поперечного сечения проводника (мм2)

m - номинальная нагрузочная способность по току (А)

• Количество полюсов: 4(5,6,7)

• Ширина одного медного проводника - 12,5 мм

• Длина 4м, возможно изготовление других длин, но не более 6м

• Расстояние между опорами: для прямых участков расстояние между опорами - 1,2м

• Изогнутые участки:

Минимальный радиус изгиба: R = 1,5 м

Только для 4-полюсных систем

Технические характеристики рельсового проводника
Тип	Кол-во полюсов	Сечение одного полюса (мм2)	Номинальный ток (А)	Электрический зазор (мм)	Номинальное напряжение (В)	Сопротивление (Ω/км)	Масса (кг)	Код заказа
HFP52-4-10/50	4	10	50	55	600	1.656	2.05	521014
HFP52-5-10/50	5	10	50	15	600	1.656	2.14	521015
HFP52-6-10/50	6	10	50	15	600	1.656	2.23	521016
HFP52-7-10/50	7	10	50	15	600	1.656	2.32	521017
HFP52-4-15/80	4	15	80	55	600	1.137	2.32	521514
HFP52-5-15/80	5	15	80	15	600	1.137	2.44	521515
HFP52-6-15/80	6	15	80	15	600	1.137	2.58	521516
HFP52-7-15/80	7	15	80	15	600	1.137	2.71	521517
HFP52-4-20/100	4	20	100	55	600	1.011	2.47	522014
HFP52-5-20/100	5	20	100	15	600	1.011	2.65	522015
HFP52-6-20/100	6	20	100	15	600	1.011	2.83	522016
HFP52-7-20/100	7	20	100	15	600	1.011	2.99	522017
HFP52-4-25/120	4	25	120	55	600	0.713	2.63	522514
HFP52-5-25/120	5	25	120	15	600	0.713	2.83	522515
HFP52-6-25/120	6	25	120	15	600	0.713	3.02	522516
HFP52-7-25/120	7	25	120	15	600	0.713	3.27	522517
HFP52-4-35/140	4	35	140	55	600	0.522	2.97	523514
HFP52-5-35/140	5	35	140	15	600	0.522	3.25	523515
HFP52-6-35/140	6	35	140	15	600	0.522	3.58	523516
HFP52-7-35/140	7	35	140	15	600	0.522	3.87	523517

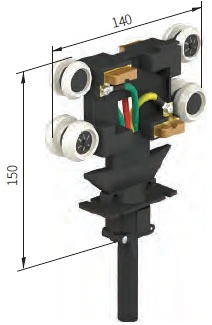

Токосъемник для HFP52 25A/40A (4 жилы, кабель L-1м)

Применяется в составе закрытого троллейного шинопровода HFP52. Токосъемник для HFP52 предназначен для передачи электроэнергии на движущиеся механизмы. Передача тока осуществляется с помощью подпружиненных угольных щеток.

• Токосъемник 25А используется для токопроводов с током от 35А до 50А.

• Токосъемник 40А используется для токопроводов с током от 65А до 120А.

Соединительный кабель

25А, 2.5 mm² / core x 4

40A, 4.0 mm² / core x 4 +2.5 mm² / core x 1

0.8m длина, возможна поставка кабелей большей длины.

Технические характеристики и комплектация токосъемника 52JD-4/25, 52JD-4/40
Модель	Вес (кг)	Кол-во полюсов	Номинальный ток	Код для заказа
52JD-4/25	0.52	4	25A	523125
52JD-4/40	0.61	4	40A	523140

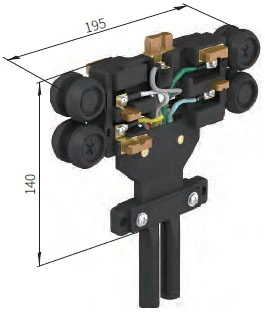

Токосъемник для HFP52 25А/40А (7 жил, кабель L-1м)

Соединительный кабель

25А, 2.5 mm² / core x 9

40A, 4.0 mm² / core x 5 +2.5 mm² / core x 4

1m длина, возможна поставка кабелей большей длины.

Технические характеристики и комплектация токосъемника 52JD-7/25, 52JD-7/40
Модель	Вес (кг)	Кол-во полюсов	Номинальный ток	Код для заказа
52JD-7/25	0.98	7	25A	523225
52JD-7/40	1.07	7	40A	523240

Щетка медно-графитовая для HFP52

Применяется в составе закрытого троллейного шинопровода HFP52. Комплектующая в токосъемнике.

Технические характеристики щетки медно-графитовой
Модель	Вес (кг)	Код для заказа	Примечание
52TS-1	0.03	523101	Применяется для: 52JD-4/25, 52JD-4/40 52JD-7/25, 52JD-7/40
52TS-2	0.03	523102	Применяется для: 52JD-7/25, 52JD-7/40

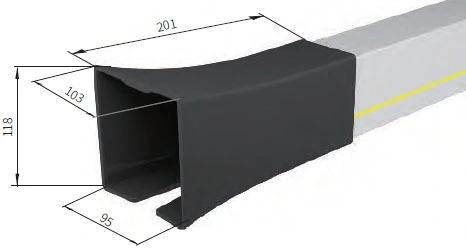

Вводная направляющая токосъемника (раструб) для HFP52

Применяется в составе закрытого троллейного шинопровода HFP52. Необходим для ввода токосъемника в рельсовый проводник.

Технические характеристики вводной направляющей
Модель	Вес (кг)	Материал	Код продукта
52TG	0.50	Инжекционный пластик	523752

Подвесной механизм токосъемника вводной направляющей для HFP52

Применяется в составе закрытого троллейного шинопровода HFP52. Необходим для удержания токосъемника.

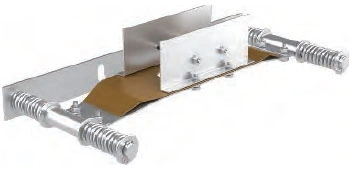

Кронштейн для токосъемника подпружиненный

Технические характеристики подвесного механизма
Модель	Код продукта
52FTW	525080

Крышка стыковая для HFP52

Применяется в составе закрытого троллейного шинопровода HFP52. Необходима для соединения рельсового проводника между собой.

Модель	Вес (кг)	Материал	Код продукта
52LJ-5	0.22	Инженерный пластик	523405

Подвес якорный для HFP52

Применяется в составе закрытого троллейного шинопровода HFP52. Необходим для закрепления рельсового проводника на высоте.

Модель	Вес (кг)	Материал	Код продукта
52LJ-8	0.26	Оцинкованная сталь	523408

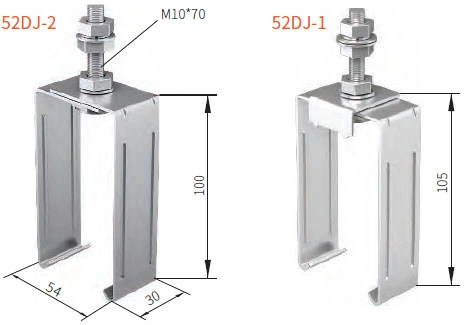

Подвес скользящий/фиксирующий для HFP52

Модель	Вес (кг)	Материал	Код продукта
52DJ-2	0.17	Оцинкованная сталь	523911
52DJ-1	0.21	Оцинкованная сталь	523901

Клемма соединительная для HFP52 80A

Модель	Вес (кг)	Материал	Код продукта
52JT-80A	0.041	Наружная часть - оцинкованная сталь, контакт - медь	520001
52JT-120A	0.048		520002
52JT-140A	0.052		520003

Крышка концевая для HFP52

Применяется в составе закрытого троллейного шинопровода HFP52. Необходима для закрытия медных контактов с торца шинопровода.

Модель	Вес (кг)	Материал	Код продукта
52DM	0.05	Инженерный пластик	523701

Концевой подвод питания HFP52 (без клемм)

Применяется в составе закрытого троллейного шинопровода HFP52. Необходима для подачи электропитания.

Модель	Вес (кг)	Материал	Код продукта
52DG	0.22	Инженерный пластик	524695
