Изолированный контактный рельс U12 1 жила
Параметры | Стандартное исполнение Цвет: зеленый | Термостойкое исполнение Цвет: серый |
Удельное сопротивление | 30-40 kv/mm | 45 kv/mm |
Поверхностное сопротивление | 5 x 1015 Ohm x cm | 5 x 1017 Ohm x cm |
Сопротивление токопроводящему пробою | 1013 Ohm | 1015 Ohm |
Стандарт | CTI600-1.1 | CTI600-1.1 |
Прочность при изгибе | 75 N/mm2 ± 10% | 95 N/mm2 ± 10% |
Прочность на разрыв | 50 N/mm2 ± 10% | 50 N/mm2 ± 10% |
Рабочая температура | -30℃ + 55℃ | -30℃ +110℃ |
Огнестойкость | Класс В1, не выделяет горящих частиц, самозатухающий | |
Химическая устойчивость | бензин, минеральное масло, смазка | Конц. соляная кислота 25%, каустическая сода 50%, серная кислота до 50% |
Описание U12:U12/25 расшифровывается как:
U = однополюсный изолированный проводник
12 = размер кожуха
25 = площадь поперечного сечения проводника (мм2)
Длина:
Стандартная длина шины - 6м
Возможно изготовление шины меньшей длины по запросу
Монтаж:
Для прямых участков - 600 мм
Для изгибов - 300 мм
Применение:
Только для внутреннего применения.
Изгибы: минимальный радиус изгиба: 400 мм, минимальный радиус в ограниченных условиях: 0.4 м
| Высокотемпературный | |
| Код (фаза) | 668316* |
| Код (заземление) | 668416* |
| Тип | U12/25 |
| Вес | 0.267 |
| Цвет кожуха: зеленый (стандарт) | |
| Код (фаза) | 668116* |
| Код (заземление) | 668216* |
Тип шины | Сечение (мм2) | Расстояние утечки кожуха (мм) | Макс. напряжение (В) | Непрерывный ток (А) | Сопротивление (Ом/м) |
| U12/25C ** | 25 | 30 | 660 | 100 | 0.745 |
| U12/25F ** | 25 | 30 | 660 | 40 | 5.415 |
| U12/25E ** | 25 | 30 | 660 | 10 | 31.56 |
Выбор шин
U12/25C - для питания, управления и передачи данных в стандартной среде
U12/25F - для неблагоприятной (коррозионной) среды
U12/25F-C - для передачи энергии и данных в коррозионной среде
Изолированный контактный рельс серии U12 представляет собой токопроводящую шину (1 жила), защищенную от прикосновения (IP23), для внутренних и наружных установок. Параллельно устанавливается необходимое количество жил потребителю. Они представляют собой токопроводящие линии в гибком ПВХ-корпусе с различным сечением медных жил на номинальные токи 10-100А. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V.

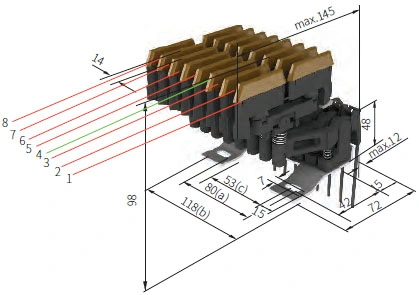

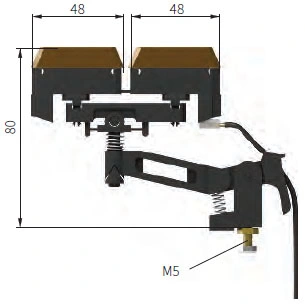

Комбинированный двойной токосъемник JDS2 для обоих направлений движения
Используется при расстоянии между проводниками 14 мм
Электрическая нагрузка:
• Контактное давление на щетку: 3.5N
• Горизонтальный поворот: ±15 мм
• Вертикальный ход: ±15 мм
• Заземление: 4-я щетка, может быть установлена в другом положении по запросу (напр. NO.4)
| Тип | Число контактов | Размер А | Размер В | Размер С | Вес (кг) | Основание | Артикул |
| JDS2/40 | - | - | - | - | 0.080 | - | 663200 |
| JDS2/40-1 | 1 | 80 | 118 | - | 0.165 | 8P (пустые позиции с 2 по 8) | 663201 |
| JDS2/40-2 | 2 | 80 | 118 | - | 0.245 | 8P (пустые позиции с 3 по 8) | 663202 |
| JDS2/40-3 | 3 | 80 | 118 | - | 0.325 | 8P (пустые позиции с 4 по 8) | 663203 |
| JDS2/40-4 | 4 | 80 | 118 | - | 0.405 | 8P (пустые позиции с 5 по 8) | 663204 |
| JDS2/40-5 | 5 | 80 | 118 | - | 0.495 | 8P (пустые позиции с 6 по 8) | 663205 |
| JDS2/40-6 | 6 | 80 | 118 | - | 0.575 | 8P (пустые позиции с 7 по 8) | 663206 |
| JDS2/40-7 | 7 | 80 | 118 | 53 | 0.735 | 8P (пустая только 8 позиция) | 663207 |
| JDS2/40-8 | 8 | 80 | 118 | 53 | 0.825 | 8P (все позиции заняты) | 663208 |
| JDS2/40-9 | 9 | 80 | 146 | 53 | 0.925 | 10P (пустая только 10 позиция) | 663209 |
| JDS2/40-10 | 10 | 80 | 146 | 53 | 1.005 | 10P (все позиции заняты) | 663210 |
| JDS2/40-11 | 11 | 120 | 174 | 80 | 1.125 | 11P | 663211 |
| JDS2/40-12 | 12 | 120 | 174 | 80 | 1.205 | 12P | 663212 |

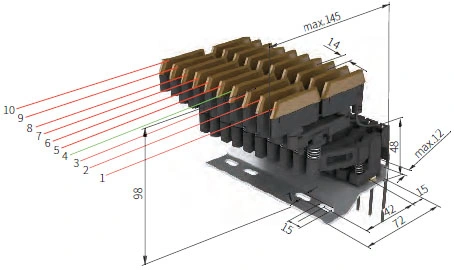

Комбинированный двойной токосъемник JDA2 для обоих направлений движения
(Двусторонняя подача тока)
Конструкция объединяет щетку и держатель в одном корпусе. Используется при расстоянии между проводниками 14 мм
Электрическая нагрузка:
• 20А: с кабелем 2.5 мм² х 1
• 40А: с кабелем 4.0 мм² х 1
• Контактное давление на щетку: 3.5N
• Горизонтальный поворот: ±15 мм
• Вертикальный ход: ±15 мм
• Заземление - 4-я щетка, может быть установлена в другом положении по запросу
| Тип | Число контактов | Размер А | Размер В | Размер С | Вес (кг) | Основание | Артикул |
| JDA2/40 | - | - | - | - | 0.080 | - | 663250 |
| JDA2/40-1 | 1 | 80 | 118 | - | 0.165 | 8P (пустые позиции с 2 по 8) | 663251 |
JDA2/40-2 | 2 | 80 | 118 | - | 0.245 | 8P (пустые позиции с 3 по 8) | 663252 |
JDA2/40-3 | 3 | 80 | 118 | - | 0.325 | 8P (пустые позиции с 4 по 8) | 663253 |
JDA2/40-4 | 4 | 80 | 118 | - | 0.405 | 8P (пустые позиции с 5 по 8) | 663254 |
JDA2/40-5 | 5 | 80 | 118 | - | 0.495 | 8P (пустые позиции с 6 по 8) | 663255 |
JDA2/40-6 | 6 | 80 | 118 | - | 0.575 | 8P (пустые позиции с 7 по 8) | 663256 |
JDA2/40-7 | 7 | 80 | 118 | 53 | 0.735 | 8P (пустая только 8 позиция) | 663257 |
JDA2/40-8 | 8 | 80 | 118 | 53 | 0.825 | 8P (все позиции заняты) | 663258 |
JDA2/40-9 | 9 | 80 | 146 | 53 | 0.925 | 10P (пустая только 10 позиция) | 663259 |
JDA2/40-10 | 10 | 80 | 146 | 53 | 1.005 | 10P (все позиции заняты) | 663260 |
JDA2/40-11 | 11 | 120 | 174 | 80 | 1.125 | 11P | 663261 |
JDA2/40-12 | 12 | 120 | 174 | 80 | 1.205 | 12P | 663262 |
Комбинированный одинарный токосъемник JDS1
Назначение:Применяется для токосъемников с расстоянием между проводами 14 мм.
Токовая нагрузка:
1 контакт х 40А (1 клеммная вилка х 40А)
Характеристики:
Поворот влево/вправо: ±15 мм
Подъем/опускание: ±15 мм
Давление щетки: 3.5H
Заземление обычно подключается к 4-му контакту, возможна установка на другую позицию по запросу.
| Тип | Число контактов | Размер А | Размер В | Размер С | Вес (кг) | Основание | Артикул |
| JDS1 | - | - | - | - | 0.065 | - | 663100 |
| JDS1-1 | 1 | 80 | 118 | - | 0.140 | 8P (пустые позиции с 2 по 8) | 663101 |
JDS1-2 | 2 | 80 | 118 | - | 0.205 | 8P (пустые позиции с 3 по 8) | 663102 |
JDS1-3 | 3 | 80 | 118 | - | 0.270 | 8P (пустые позиции с 4 по 8) | 663103 |
JDS1-4 | 4 | 80 | 118 | - | 0.335 | 8P (пустые позиции с 5 по 8) | 663104 |
JDS1-5 | 5 | 80 | 118 | - | 0.425 | 8P (пустые позиции с 6 по 8) | 663105 |
JDS1-6 | 6 | 80 | 118 | - | 0.490 | 8P (пустые позиции с 7 по 8) | 663106 |
JDS1-7 | 7 | 80 | 118 | 53 | 0.625 | 8P (пустая только 8 позиция) | 663107 |
JDS1-8 | 8 | 80 | 118 | 53 | 0.690 | 8P (все позиции заняты) | 663108 |
JDS1-9 | 9 | 80 | 146 | 53 | 0.786 | 10P (пустая только 10 позиция) | 663109 |
JDS1-10 | 10 | 80 | 146 | 53 | 0.850 | 10P | 663110 |
JDS1-11 | 11 | 120 | 174 | 80 | 0.955 | 11P | 663111 |
JDS1-12 | 12 | 120 | 174 | 80 | 1.020 | 12P | 663112 |
Предназначен для направляющей в виде двутавра
| Тип | Число контактов | Размер А | Размер В | Размер С | Вес (кг) | Основание | Артикул |
| JDSL1 | - | - | - | - | 0.075 | - | 663120 |
JDSL1-1 | 1 | 80 | 118 | - | 0.150 | 8P (пустые позиции с 2 по 8) | 663121 |
JDSL1-2 | 2 | 80 | 118 | - | 0.225 | 8P (пустые позиции с 3 по 8) | 663122 |
JDSL1-3 | 3 | 80 | 118 | - | 0.300 | 8P (пустые позиции с 4 по 8) | 663123 |
JDSL1-4 | 4 | 80 | 118 | - | 0.375 | 8P (пустые позиции с 5 по 8) | 663124 |
JDSL1-5 | 5 | 80 | 118 | - | 0.475 | 8P (пустые позиции с 6 по 8) | 663125 |
JDSL1-6 | 6 | 80 | 118 | - | 0.550 | 8P (пустые позиции с 7 по 8) | 663126 |
JDSL1-7 | 7 | 80 | 118 | 53 | 0.695 | 8P (пустая только 8 позиция) | 663127 |
JDSL1-8 | 8 | 80 | 118 | 53 | 0.780 | 8P (все позиции заняты) | 663128 |
JDSL1-9 | 9 | 80 | 146 | 53 | 0.876 | 10P (пустая только 10 позиция) | 663129 |
JDSL1-10 | 10 | 80 | 146 | 53 | 0.950 | 10P | 663130 |
JDSL1-11 | 11 | 120 | 174 | 80 | 1.065 | 11P | 663131 |
JDSL1-12 | 12 | 120 | 174 | 80 | 1.140 | 12P | 663132 |
Двунаправленное движение
| Тип | Число контактов | Размер А | Размер В | Размер С | Вес (кг) | Основание | Артикул |
| JDS3 | - | - | - | - | 0.060 | - | 663300 |
JDS3-1 | 1 | 80 | 118 | - | 0.135 | 8P (пустые позиции с 2 по 8) | 663301 |
JDS3-2 | 2 | 80 | 118 | - | 0.195 | 8P (пустые позиции с 3 по 8) | 663302 |
JDS3-3 | 3 | 80 | 118 | - | 0.255 | 8P (пустые позиции с 4 по 8) | 663303 |
JDS3-4 | 4 | 80 | 118 | - | 0.315 | 8P (пустые позиции с 5 по 8) | 663304 |
JDS3-5 | 5 | 80 | 118 | - | 0.400 | 8P (пустые позиции с 6 по 8) | 663305 |
JDS3-6 | 6 | 80 | 118 | - | 0.460 | 8P (пустые позиции с 7 по 8) | 663306 |
JDS3-7 | 7 | 80 | 118 | 53 | 0.590 | 8P (пустая только 8 позиция) | 663307 |
JDS3-8 | 8 | 80 | 118 | 53 | 0.650 | 8P (все позиции заняты) | 663308 |
JDS3-9 | 9 | 80 | 146 | 53 | 0.740 | 10P (пустая только 10 позиция) | 663309 |
JDS3-10 | 10 | 80 | 146 | 53 | 0.800 | 10P | 663310 |
JDS3-11 | 11 | 120 | 174 | 80 | 0.910 | 11P | 663311 |
JDS3-12 | 12 | 120 | 174 | 80 | 0.970 | 12P | 663312 |

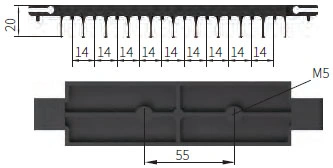

Подвесы
Любое количество токопроводов можно скомбинировать путем добавления компактных подвесов.

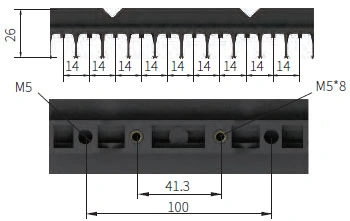

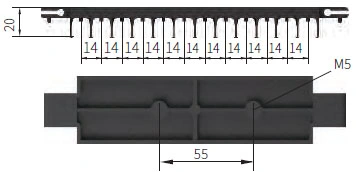

8-контактный защелкивающийся подвес серии U1ZZJA8 (алюминиевый трек ~180 мм)
10-контактный защелкивающийся подвес серии U1ZZJA10 (алюминиевый трек ~220 мм)
| Модель | Полюса | Вес (кг) | Материал | Код заказа |
| U12ZJA8 | 8 | 0.040 | Пластик | 664008 |
| U12ZJA9 | 9 | 0.042 | Пластик | 664009 |
U12ZJA10 | 10 | 0.045 | Пластик | 664010 |
U12ZJA11 | 11 | 0.055 | Пластик | 664011 |
U12ZJA12 | 12 | 0.065 | Пластик | 664012 |
12-контактный защелкивающийся подвес серии U1ZZJA12 (алюминиевый трек ~240 мм)

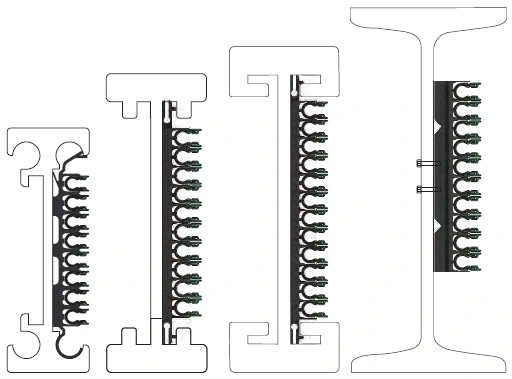

10-контактный подвес с болтами серии U1ZZJB10 (для I-образной балки)
Стандартное расстояние между проводниками 14 мм
| Модель | Полюса | Вес (кг) | Материал | Код заказа |
| U12ZJB2 | 2 | 0.025 | Пластик | 664102 |
U12ZJB8 | 8 | 0.040 | Пластик | 664108 |
U12ZJB10 | 10 | 0.050 | Пластик | 664110 |
U12ZJB11 | 11 | 0.065 | Пластик | 664111 |
U12ZJB12 | 12 | 0.075 | Пластик | 664112 |
Кронштейны
Компактные подвесы с функцией самоблокировки, рассчитаные максимум на 12 проводников, могут быть заказаны под ваши нестандартные монорельсовые направляющие.
Расстояние между центрами держателей - 14 мм. При заказе, пожалуйста, укажите, используется ли направляющая в виде двутавра (I-балка) или алюминиевый профиль. Если используется нестандартная направляющая, при заказе необходимо отправить чертеж и образец направляющей в компанию Anneng.

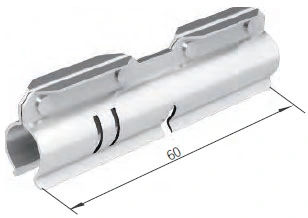

Стыковочное соединение
Используются для соединения двух участков токопроводящей шины, также компенсируют тепловое расширение и сжатие.
| Модель | Вес (кг) | Материал | Артикул |
| UV12 | 0.021 | Медь | 663460 |

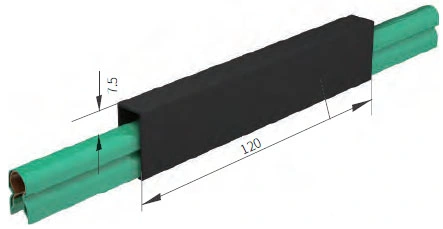

Защитная оболочка для соединений
| Модель | Вес (кг) | Материал | Артикул |
| U12HT | 0.012 | Пластик | 666812 |
Линейный подвод питания
(Постоянная сила тока: 2x25 А)
| Модель | Вес (кг) | Материал | Артикул |
| UE12 | 0.023 | Медь | 663660 |

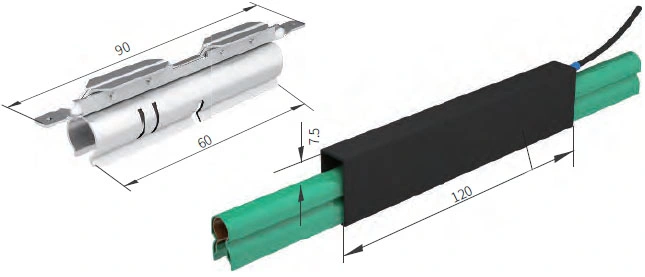

Питающий зажим
| Модель | Вес (кг) | Материал | Артикул |
| U12DJ | 0.005 | Медь | 666912 |

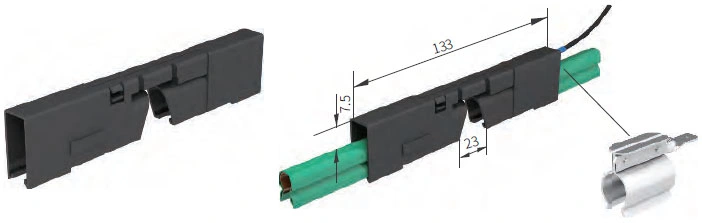

Изолирующий узел
Две направляющие кнопки на изолирующих крышках при сжатии плотно соединяются друг с другом, образуя жесткий и точно совмещенный блок.
| Модель | Вес (кг) | Состав | Материал | Артикул |
| U12FD | 0.016 | 2 изолирующие крышки | Пластик | 663723 |
| U12FD1 | 0.021 | 2 крышки + 1 питающий зажим | Пластик и медь | 663724 |
| U12FD2 | 0.026 | 2 крышки + 2 зажима | Пластик и медь | 663725 |

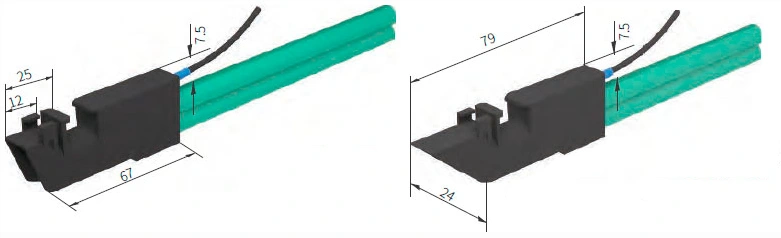

Токоподводящая клипса для U12 и передающая направляющая прямая U12
Может использоваться с подающим зажимом (также применимым как торцевая заглушка); когда соединяется с фиксирующим стержнем на стрелке, считается фиксированной точкой. Применяется в составе изолированного контактного рельса серии U12. Необходима для подачи электропитания.
| Тип | Вес (кг) | Комплектация | Материал | Код заказа |
| U12DC | 0.006 | Прямая направляющая | Инж. пластик | 663867 |
| U12DC1 | 0.011 | Прямая направляющая + 1 зажим питания | Инж. пластик и медь | 663868 |
| U12DCS | 0.004 | Косая направляющая | Инж. пластик | 663869 |
| U12DCS1 | 0.012 | Косая направляющая + 1 зажим питания | Инж. пластик и медь | 663870 |
| U12DJ | 0.005 | Зажим питания | Медь | 666912 |

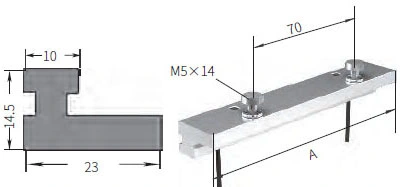

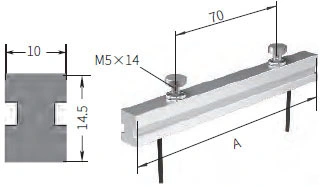

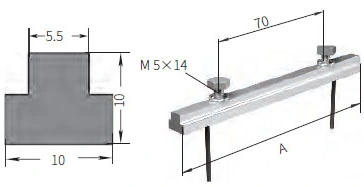

Крепежная панель для передающей направляющей для U12
Применяется в составе изолированного контактного рельса серии U12. Необходима для подачи электропитания.
Может быть прикручен к рельсу. В комплект входят:
1 алюминиевый профиль
2 винта с шестигранной головкой М5 с шайбами
2 стопорных штифта 2х20
U12GDG1
Используется совместно с кронштейнами с болтовым креплением на прямом торце рельса.
Расстояние между токопроводящей поверхностью и рельсом: 16,5 мм
U12GDG2
Используется совместно с кронштейнами с болтовым креплением на скошенном торце рельса.
Расстояние между токопроводящей поверхностью и рельсом: 16,5 мм
U12GDG3
Используется совместно с быстросъемными кронштейнами (поворотного и вставного типа) на прямом торце рельса.
Расстояние между токопроводящей поверхностью и рельсом: 10 мм
| Модель | Полюса | Размер | Вес (кг) | Артикул |
| U12GD1-8 | 1-8 | 118 | 0.042 | 663908 |
| U12GD1-10 | 1-10 | 146 | 0.052 | 663910 |
| U12GD2-8 | 1-8 | 118 | 0.087 | 663918 |
| U12GD2-10 | 1-10 | 146 | 0.102 | 663920 |
| U12GD3-8 | 1-8 | 118 | 0.024 | 663928 |
| U12GD3-10 | 1-10 | 146 | 0.029 | 663930 |

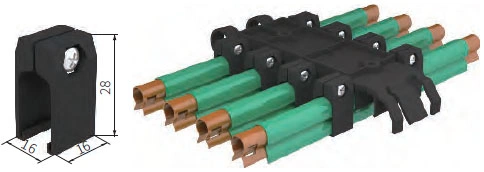

Подвес фиксирующий для U12
Применяется в составе изолированного контактного рельса серии U12. Необходим для закрепления рельсового проводника.
| Модель | Вес (кг) | Материал | Артикул |
| U12GDJ | 0.005 | Инж. пластик | 664101 |

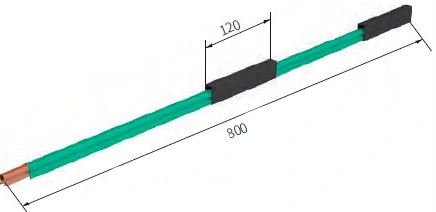

Деталь расширения
Компенсационный участок длиной 0.8 м является частью всей системы.
800 (+30 мм макс. компенсации/расширения) 120 мм - длина защитного кожуха (по центру)
| Модель | Вес/кг | Артикул | |||
| Стандартное исполнение Цвет: зеленый | Термостойкое исполнение Цвет: серый | ||||
U12PZJ | 0.256 | 663530 | С защитным заземлением 663531 | 663532 | С защитным заземлением 663533 |

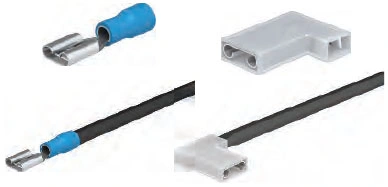

Клеммы для подключения кабеля
Для подключения токосъемников, питающих клемм, направляющих шин и изолированных секций.
0.5 м кабеля с предварительно смонтированными разъемами: штыревое соединение 6.3х0.8 (ZH 2.5 или QX 4.0). Также возможно подключение с разъемами типа вилка/гнездо (например QX2.5 или QX4.0) для длинных кабелей токосъемников (доступны по запросу).
Применяется в составе изолированного контактного рельса серии U12. Необходима для подачи электропитания.
| Модель | Диаметр кабеля (мм²) | Артикул |
| ZH2.5 | 2.5 | 667012 |
| ZH4.0 | 4.0 | 667013 |
| QX2.5 | 2.5 | 667014 |
| QX4.0 | 4.0 | 667015 |
| RDL-2.5 | 2.5 | 667025 |
| RDL-4.0 | 4.0 | 667140 |
Инструмент для гибки рельс U12
Применяется в составе изолированного контактного рельса серии U12. Необходим для монтажа контактного рельса.
| Модель | Вес (кг) | Артикул |
| U12WH | 7.8 | 669001 |
Инструмент для пробивки рельс U12
Применяется в составе изолированного контактного рельса серии U12. Необходим для монтажа контактного рельса.
| Модель | Вес (кг) | Артикул |
| U12DKQ | 1.76 | 669005 |
