Изолированный токоподвод серии H19
Алюминиевый проводникНержавеющая стальная лента шириной 7.2 мм
Длина: стандартная длина: 4.5 метра
Другие длины - по согласованию.
Расстояние между опорами: 1.5 м*
Радиус изгиба:
Минимальный радиус: R = 0.8 м
Области применения: для подвесных и протяженных треков кранов, монорельсов, электрических тельферов, подъемников, систем хранения, транспортных систем, а также других устройств подачи питания к подвижному оборудованию.
Для оборудования по производству токоотводящих шин расстояние между опорами 0.5 м - 0.8 м
| Тип | Материал | Сечение (мм2) | Номинальный ток (А) | Крепежное расстояние (мм) | Сопротивление (Ω/км) | Масса (кг/м) | Код изделия |
| JDC-H-100/150 | Алюминий | 100 | 150 | 35 или 80 | 0.376 | 0.46 | 190135 |
Профиль медного токоподводаСтандартная длина: 4.5 м, другие длины - по согласованию.
| Тип | Материал | Сечение (мм2) | Номинальный ток (А) | Крепежное расстояние (мм) | Сопротивление (Ω/км) | Масса (кг/м) | Код изделия |
| JDC-HT-110/300 | Медь | 110 | 300 | 35 или 80 | 0.195 | 1.15 | 190275 |
| JDC-HT-130/500 | Медь | 130 | 500 | 35 или 80 | 0.156 | 1.33 | 190285 |
Изоляция нейтрального провода: нейтральная изоляционная оболочка отмечена желто-зеленой полосой с одной стороны.
Температурные диапазоны изоляции:
Тип изоляции | Диапазон температур |
Стандартная изоляция | -20°C до +70°C |
Высокотемпературная изоляция | -10°C до +115°C |
Низкотемпературная изоляция | -40°C до +70°C |

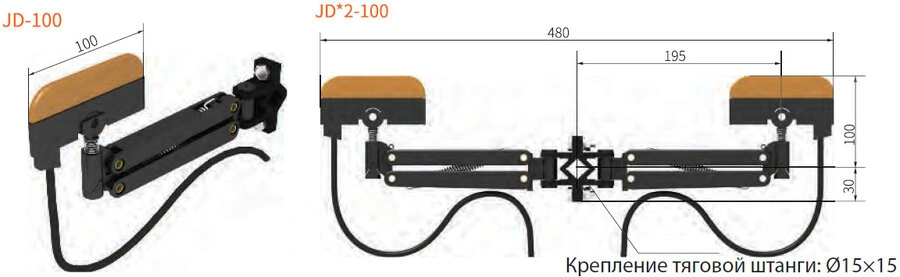

Токосъемник
| Модель | Вес (кг) | Материал | Номинальный ток (А) | Артикул |
| JD-100 | 0.32 | Пластик | 60 | 193110 |
| JD*2-100 | 0.62 | Пластик | 120 | 193120 |

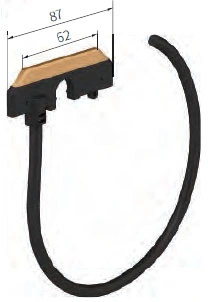

Угольная щетка
| Название | Модель | Вес (кг) | Материал | Артикул |
Угольная щетка | H19TS-2 | 0.10 | Пластик + угольная щетка | 193102 |
Тяговая штанга
| Название | Модель | Вес (кг) | Материал | Артикул |
| Тяговая штанга | HQS-350 | 0.45 | Сталь | 195035 |

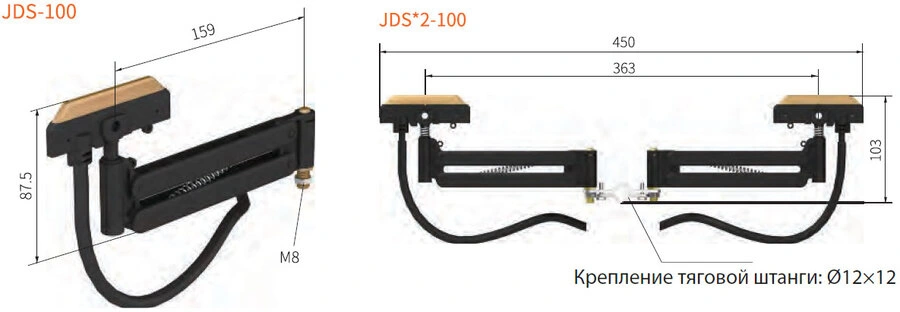

Токосъемник
| Модель | Вес (кг) | Материал | Номинальный ток (A) | Артикул | |||||
| JDS-100 | 0.17 | Пластик | 60 | 193130 | |||||
| JDS*2-100 | 0.34 | Пластик | 120 | 193140 |
Угольная щетка
| Название | Модель | Вес (кг) | Материал | Артикул |
| Угольная щетка | H19TS-1 | 0.075 | Пластик + угольная щетка | 193101 |
Кронштейн
| Название | Модель | Вес (кг) | Материал | Артикул |
| Кронштейн | H19TB-1 | 0.055 | Сталь | 195001 |
Тяговая штанга
| Название | Модель | Вес (кг) | Материал | Артикул |
| Тяговая штанга | H19BC-1 | 0.25 | Сталь | 195050 |

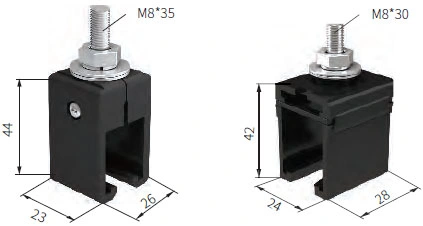

Одиночный кронштейн
| Тип | Вес (кг) | Материал | Артикул |
| H19DJ-1 | 0.043 | Инж. пластик | 193901 |
| H19DJ-2 | 0.035 | Инж. пластик | 193902 |
| H19DJ-5* | 0.043 | Полиэстер | 193905 |

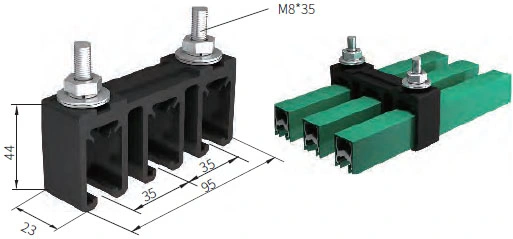

Тройной кронштейн
| Тип | Вес (кг) | Материал | Артикул |
| H19DJ-13 | 0.088 | Инж. пластик | 193913 |
| H19DJ-35* | 0.092 | Полиэстер | 193915 |
* применяется в условиях высоких температур | |||

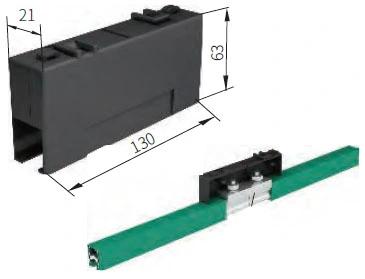

Соединительная коробка
| Тип | Вес (кг) | Материал | Артикул |
| H19LJ-1 | 0.078 | Инж. пластик | 193401 |
| H19LJ-5* | 0.083 | Полиэстер | 193405 |
* может использоваться при высоких температурах. | |||
Соединители
| Тип | Вес (кг) | Материал | Артикул |
| H19JT-150A | 0.071 | Алюминий | 193423 |
| H19JT-200A | 0.085 | Медь | 193425 |
| H19JT-300A | 0.092 | Медь | 193426 |
| H19JT-500A | 0.119 | Медь | 193427 |

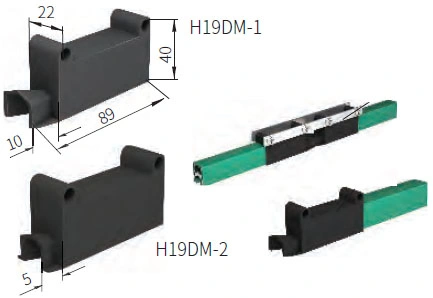

Концевая заглушка
Может использоваться как выключатель или изолирующий участок.
| Тип | Вес (кг) | Материал | Артикул |
| H19DM-1 | 0.020 | Инж. пластик | 193701 |
| H19DM-2 | 0.019 | Инж. пластик | 193702 |

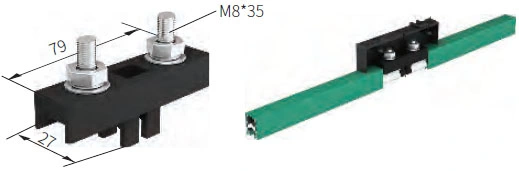

Изолирующий участок
| Тип | Вес (кг) | Материал | Артикул |
| H19FD | 0.063 | Инж. пластик | 196030 |
