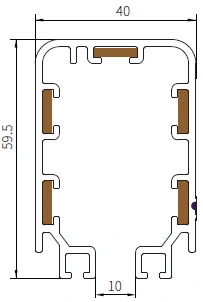

Закрытый шинопровод HFP40
Описание HFP40:HFP = закрытая токопроводящая система
x = количество полюсов
y = площадь сечения проводника (мм²)
m = номинальный ток (А)
Ширина медного проводника: 10 мм
• Стандартная длина: 4 м (макс. 6 м)
• Шаг крепления: 1.2 м, для прямых участков
• Минимальный радиус изгиба: 1200 мм (R ≥ 1.2 м)
Тип | Полюса | Сечение проводника (мм2) | Макс. ток (А) | Возд. зазор (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
HFP40-4-10/50 | 4 | 10 | 50 | 20 | 660 | 1.656 | 1.35 | 401014 |
HFP40-4-15/80 | 4 | 15 | 80 | 20 | 660 | 1.137 | 1.55 | 401514 |
HFP40-5-10/50 | 5 | 10 | 50 | 20 | 660 | 1.656 | 1.45 | 401015 |
HFP40-5-15/80 | 5 | 15 | 80 | 20 | 660 | 1.137 | 1.68 | 401515 |

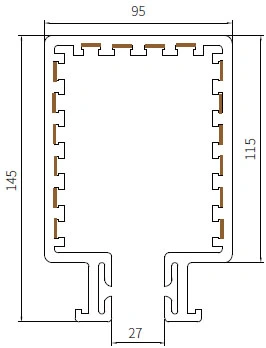

16-полюсная система токопроводов
Стандартная длина: 4 мШаг крепления: 1.2 м для прямых участков
Тип | Полюса | Сечение проводника (мм2) | Макс. ток (А) | Возд. зазор (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
HFP-16-10/50 | 16 | 10 | 50 | 16 | 660 | 1.656 | 5.46 | 961016 |
HFP-16-15/80 | 16 | 15 | 80 | 16 | 660 | 1.193 | 6.14 | 961516 |
