Однополюсный изолированный токопровод серии C15
Код токопроводаC = однополюсный изолированный токопровод
15 = размер кожуха
25 = площадь поперечного сечения проводника, мм²
Минимальное расстояние между проводниками
В составе комбинированного держателя: 20 мм
Радиус изгиба: Минимальный радиус: 400 мм, минимальное значение R = 0.4 м
Длина: стандартная длина: 4 м,
Крепление: для прямых участков: 0.6 м, для изгибов: 0.3 м
Применение: только для внутреннего использования
| Тип | C15/25 |
| Вес (кг/м) | 0.268 |
| Стандартный кожух (зеленый) | |
| Код изделия, фазный провод | 628114* |
| Код изделия, заземление | 628214* |
* Добавляйте в конце номера длину: L=1,2,3,4,5,6 м. (например: 6281144 - 4 метра фазный)
| Модель | Сечение (мм2) | Расстояние утечки (мм) | Макс. напряжение (В) | Ток (А) | Сопротивление (Ω/км) |
| C15/25C | 25 | 30 | 660 | 100 | 0.745 |

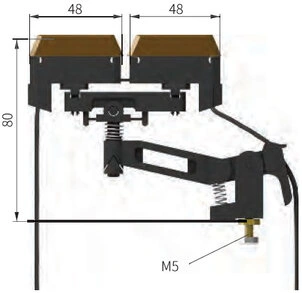

Токоприемник / Габариты кожуха
(Двустороннее движение)Применяется для токопроводов с шагом 20 мм (при расстоянии 14 мм между направляющими).
Номинальный ток: 1 клемма питания - 20 А
2 клеммы питания: 2 х 20 А
Поворот влево/вправо: 15 мм
Перемещение вверх/вниз: 15 мм
Сила нажатия щетки: 3.5 N на щетку
Заземление обычно подключается к 4-й точке, по запросу возможно другое расположение.
| Тип | Установочный ток | Соединительный кабель (мм2) | Вес (кг) | Артикул | |
| Фаза, черный | Заземление, желтый | ||||
C15JD2 | 40 | 2.50 x 2 | 0.078 | 623201 | 623231 |
Кронштейны / подвесы
Описание: любое количество токоведущих шин можно собрать вместе с помощью компактных кронштейнов. Стандартное расстояние между проводниками - 20 мм.

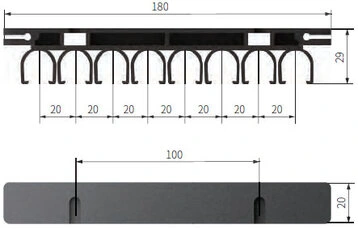

6-контактный кронштейн C15ZJA6. Используется с алюминиевым профилем длиной 180 мм (AL-Track = 180 мм)
| Тип | Полюса | Вес (кг) | Материал | Артикул |
| C15ZJA6 | 6 | 0.031 | Пластик | 624006 |

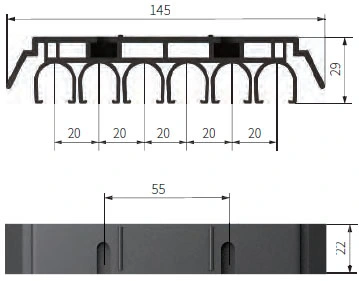

8-контактный кронштейн C15ZJA8
Используется с алюминиевым профилем длиной 220 мм (AL-Track = 220 мм)
| Тип | Полюса | Вес (кг) | Материал | Артикул |
| C15ZJA8 | 8 | 0.033 | Пластик | 624008 |
| C15ZJA10 | 10 | 0.040 | Пластик | 624010 |

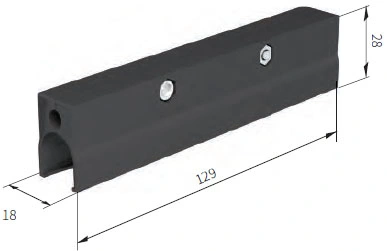

Стыковочный элемент с болтовым соединением
| Тип | Вес (кг) | Материал | Артикул |
| CV15 | 0.015 | Медь | 623480 |
Защитный кожух для стыков
| Тип | Вес (кг) | Материал | Артикул |
| C15HT | 0.028 | Инж. пластик | 626812 |
Клипса для подачи питания
| Тип | Вес (кг) | Материал | Артикул |
| C15DJ | 0.005 | Латунь | 623660 |
Защитный кожух для клипсы подачи питания
| Тип | Вес (кг) | Материал | Артикул |
| C15HT | 0.005 | Инж. пластик | 626812 |

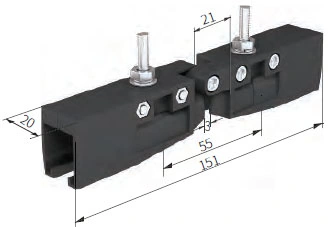

Изолирующий узел
Описание: два контактных элемента соединяются под давлением для создания жесткого и выровненного соединения.

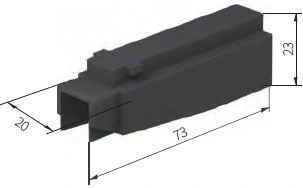

| Модель | Вес (кг) | Состав | Материал | Артикул |
| C15FD | 0.062 | 2 изолирующие крышки | Пластик | 623723 |
| C15FD1 | 0.067 | 1 изол. крышка + 1 подающий зажим | Пластик и латунь | 623724 |
| C15FD2 | 0.072 | 2 изол. крышки + 2 подающих зажима | Пластик и латунь | 623725 |
| Модель | Вес (кг) | Материал | Артикул |
| C15DC | 0.013 | Инж. пластик | 623801 |

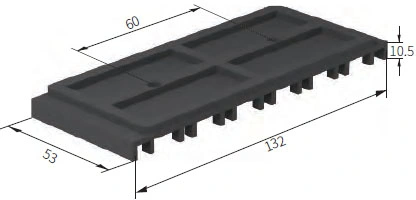

Крепежное основание направляющей
| Модель | Вес (кг) | Материал | Артикул |
| C15BC | 0.030 | Инж. пластик | 623906 |
