Изолированный контактный рельс серии H15
Описание H15• Профиль шины: алюминиевый проводник
• Нержавеющая стальная лента B = 7.2 мм
(Изображение профиля: ширина 13.5 мм, высота 18 мм)
• Длина: 4.5 метра
• Расстояние между опорами: 600 мм (на прямых участках), 300 мм (на изгибах)
• Изгибы: R = 0.8 м
• Изоляция: красный
| Модель | Материал | Площадь сечения (мм²) | Номинальный ток (А) | Межфазное расстояние (мм) | Сопротивление (Ω/км) | Вес на 1 м (кг) | Код заказа |
| JDC-H-75/100 | Алюминий | 75 | 100 | 20 | 0.453 | 0.35 | 150175 |
Тип изоляции | Диапазон температур |
Стандартная защитная изоляция | -20°C до +70°C |
Высокотемпературная изоляция | -10°C до +115°C |
Низкотемпературная изоляция | -40°C до +70°C |
Токосъемники
| Модель | Вес (кг) | Материал | Номинальный ток (А) | Артикул |
| H15JD-60 | 0.171 | Пластик | 60 | 153160 |
| H15JD-30 | 0.075 | Пластик | 30 | 153130 |
Примечание:
*Токосъемник H15JD-30 используется только с опорной пластиной, межфазное расстояние составляет 23 мм.
Кронштейны
Любое количество токопроводов может быть собрано вместе с использованием дополнительных компактных кронштейнов. Стандартное расстояние между проводниками: 23 мм.
6-полюсный защелкивающийся кронштейн H15ZJA6 для алюминиевого профиля 180 мм.
Защелкивающиеся кронштейны
| Тип | Полюса | Вес (кг) | Материал | Артикул |
| H15ZJA6 | 6 | 0.041 | Инж. пластик | 154006 |
| H15ZJA8 | 8 | 0.052 | Инж. пластик | 154008 |

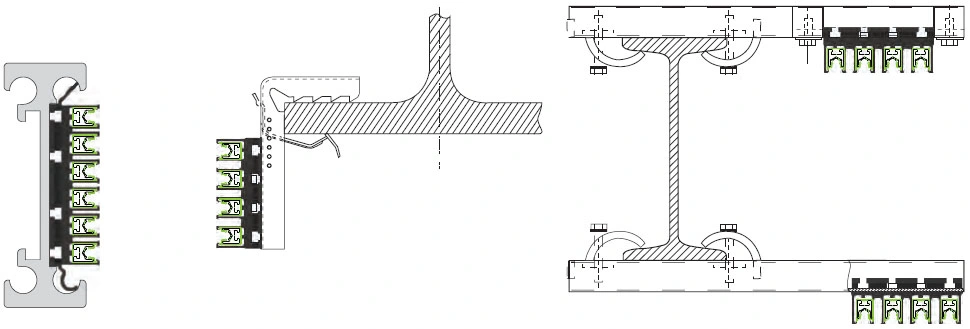

4-полюсный компактный болтовой кронштейн H15ZJB4 (для балок IPE, IPB, IPBI, IPBV)
Болтовые кронштейны
| Тип | Полюса | Вес (кг) | Материал | Артикул |
| H15ZJB4 | 4 | 0.030 | Инж. пластик | 154104 |
| H15ZJB6 | 6 | 0.040 | Инж. пластик | 154106 |

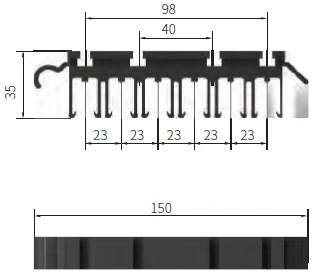

Направляющая для кронштейнов
Компактные кронштейны с функцией самофиксации, вмещающие до 8 проводников; возможно изготовление под заказ для вашего монорельсового профиля.
Кронштейны защелкивающегося или поворотного типа для типичных монорельсовых систем электрификации.
Межосевое расстояние между кронштейнами: 23 мм
При заказе указывайте, используется ли двутавровая стальная балка или алюминиевый профиль. В случае нестандартного профиля, отправьте чертеж и образец при оформлении заказа.

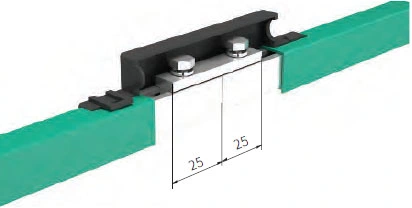

Болтовое соединение
Также может использоваться как питающий разъем.
| Тип | Вес (кг) | Материал | Артикул |
| HV15 | 0.025 | Алюминий | 153450 |

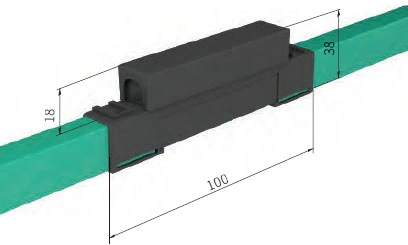

Защитный кожух соединения
| Тип | Вес (кг) | Материал | Артикул |
| H15HT | 0.015 | Инж. пластик | 156812 |

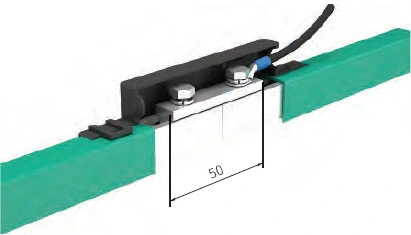

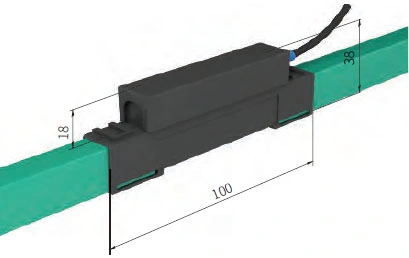

Подающие клеммы
Соответствуют HE15
Питающие кабели: два кабеля сечением макс. 6 мм²
| Тип | Вес (кг) | Материал | Артикул |
| HE15 | 0.040 | Алюминий | 153660 |
Монтаж проводки выполняется со смещением. Специальная кабельная клемма поставляется с подающей клеммой.
| Тип | Вес (кг) | Материал | Артикул |
| HEG15 | 0.060 | Алюминий | 153680 |

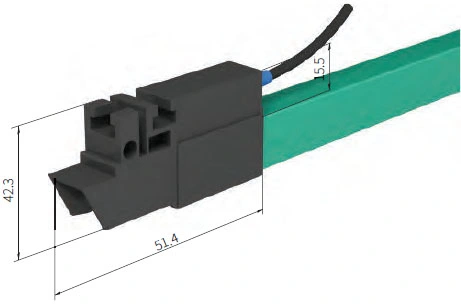

Направляющие перехода
| Тип | Вес (кг) | Материал | Артикул |
| H15DC | 0.010 | Инж. пластик | 153867 |
