Изолированные токопроводы серии М16 компании Anneng разработаны в соответствии с современными международными требованиями по безопасности.

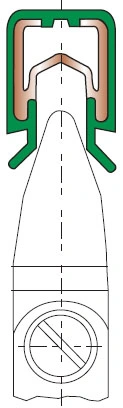

Они полностью соответствуют VDE0100 и имеют защиту от прикосновения пальцами согласно VDE0470, часть 1, класс защиты IP23. Прилегающий рисунок демонстрирует, что испытание по VDE не позволяет дотронуться до токопроводящих частей - безопасность гарантирована.

Экранированный корпус изолирующих шин обеспечивает высокий уровень безопасности при эксплуатации. Изолированные однополюсные токопроводы гарантируют безопасность при любом количестве параллельных шин на минимальном расстоянии между ними. Стандартная длина секции - 6 метров.

Возможны и более короткие секции. Заземляющий проводник обозначается в соответствии с международной цветовой кодировкой. По соображениям безопасности фаза и заземляющий токосъемник не взаимозаменяемы.

Фиксация возможна с помощью защелкивающихся или болтовых скоб. Могут использоваться на монтажной направляющей.

Рекомендуются для использования в сложных условиях окружающей среды (высокая влажность, агрессивные среды и т.п.)

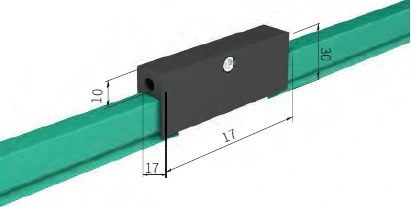

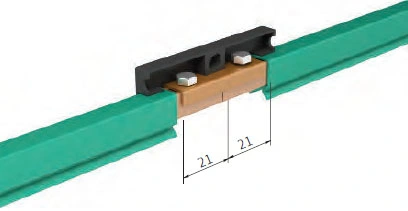

Болтовые соединители предназначены для надежной фиксации токоведущих шин и обеспечения механической и электрической непрерывности цепи.

Включают в себя защитные кожухи. Компенсационный участок необходим при установке более 100 м шинной системы М16 для компенсации температурных деформаций.

Предпочтительно устанавливаются в соединительных точках шин. Необходимо предусмотреть достаточную длину подводящего кабеля для подключения.

Открытые концы шин закрываются концевыми заглушками.

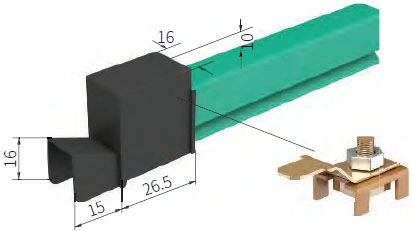

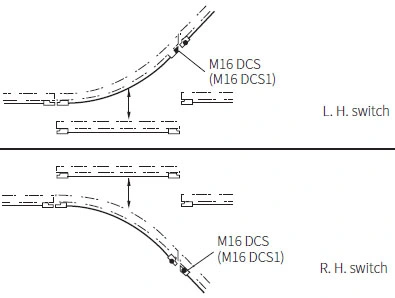

Индивидуальные или многополюсные направляющие используются на переходах, вращающихся платформах и других участках поворотов/пересечений.

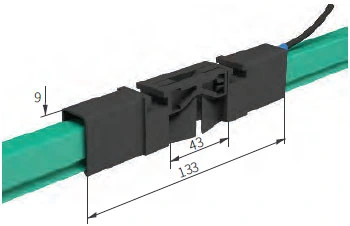

Применяются для разделения токопровода на зоны (например, зоны технического обслуживания или участки безопасности).

Радиусные изгибы изготавливаются на заводе. Доступны как горизонтальные, так и вертикальные изгибы.

Стандартные токосъемники изготавливаются из армированного полиамида или поликарбоната с меднографитовыми щетками.

Щетки токосъемников ориентированы только на положительную сторону шин и не могут быть обращены в другую сторону.

U - однополюсный изолированный токопровод

15 - кожух серии 15

25 - площадь проводящей жилы 25 мм²

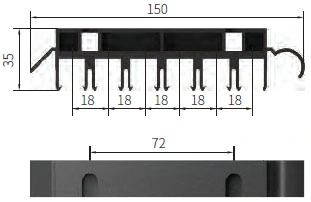

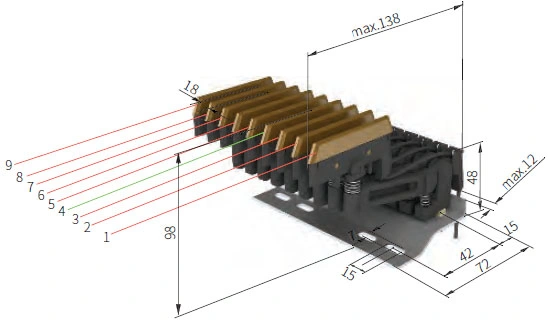

• Расстояние между проводниками:

На компактных подвесах: минимум 18 мм

На стандартных подвесах: минимум 25 мм

С изоляторами: минимум 50 мм

• Изгибы: минимальный радиус: R = 400 мм

• Длина секции: 6 м

• Расстояние между опорными подвесами

• Прямые и боковые горизонтальные участки:

RH = 5 м с одним токосъемником

RH = 4 м с двойным токосъемником

• Горизонтальные повороты

RH = 5 м с одним токосъемником

RH = 4 м с двойным токосъемником

(для двустороннего питания)

• Токовая нагрузка

1 контактный выход 20А

2 контактных выхода 2х20А

• Поворот влево/вправо: ±15 мм

• Подъем вверх/вниз: ±15 мм

• Контактное давление: 3.5 N на каждый щеточный контакт

• Провод заземления: по умолчанию на позиции №4, возможно изменение по запросу.

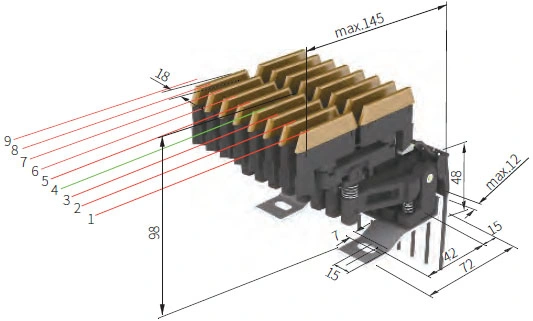

Предназначен для шинопровода с межполюсным расстоянием 14 мм

Токовая нагрузка:

1 контактный выход 40А

Поворот влево/вправо: ±15 мм

Подъем вверх/вниз: ±15 мм

Контактное давление: 3.5 N на каждый щеточный контакт

Провод заземления: по умолчанию на позиции №4, возможно изменение по запросу

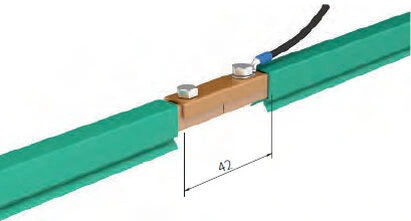

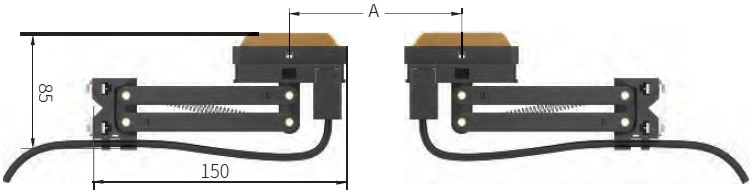

Если A < 300 мм, то расстояние между опорами шинопровода: 0.8 м

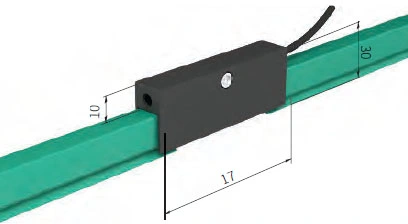

Также может использоваться в качестве питающей клеммы.

Соответствует UE16

Поперечное подключение

Питающий кабель: 1 кабель сечением до 25 мм² (диаметр до 8.2 мм)

Примечание: Кабель поставляется заказчиком. Ступенчатая установка. Специальные кабельные наконечники поставляются с клеммой.

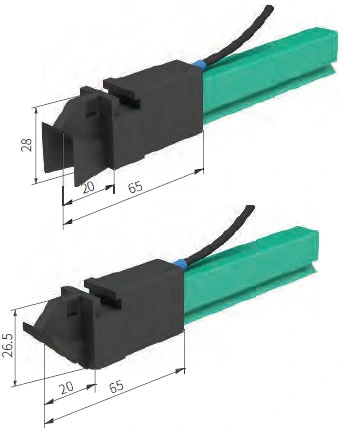

Максимальный зазор между направляющими при переходе:

Прямолинейный переход: макс. 6 мм

Переход под углом: макс. 10 мм

Допустимое смещение по вертикали и горизонтали: макс. ±2 мм

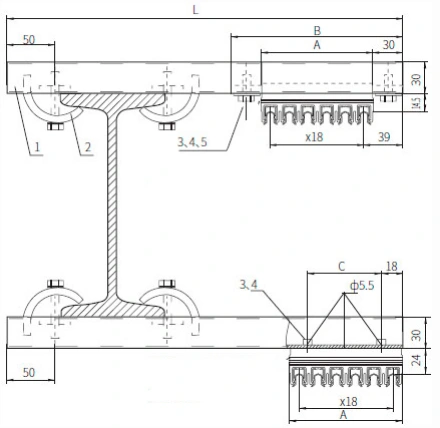

1 алюминиевого профиля,

2 винтов с внутренним шестигранником М5 с шайбами,

2 стопорных штифтов 2 х 20.

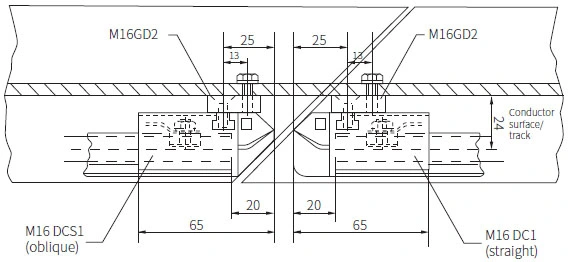

Расстояние между скользящей поверхностью токопровода и рельсом: 24 мм

Максимальный зазор между противоположными направляющими: 6 мм

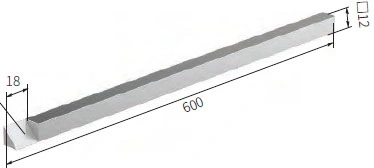

Длинные кронштейны поставляются по специальному заказу. Дополнительная опора должна быть обеспечена, чтобы избежать изгиба кронштейна токосъемника.
