Изолированная однополюсная система L70
Проводящая шина серии L70 - 100А
Описание L70-100A
• Материал проводника: алюминий
• Поперечное сечение: 70 мм²
• Номинальный ток: 100А
• Расстояние утечки: 32 мм
• Сопротивление: 0.768 Ω/км
• Масса: 0.264 кг/м
Размеры:
Внешняя ширина: 16мм
Высота: 72 мм (включая стальную полосу)
Длина секции: 6 м
Расстояние между креплениями: 0.5-1.5 м
Минимальный радиус изгиба: 0,8 м
Сфера применения
Применяется в: мостовых кранах, монорельсах, электрических талях, подъемных платформах, конвейерах, складских автоматических системах, осветительных системах и других линиях, где нужно обеспечить питание подвижных нагрузок.
Тип | Материал | Сечение (мм²) | Номинальный ток (А) | Расстояние утечки (мм) | Сопротивление (Ω/км) | Масса (кг/м) | Артикул |
| L70-100A | Алюминий | 70 | 100 | 32 | 0.768 | 0.264 | 287006 |

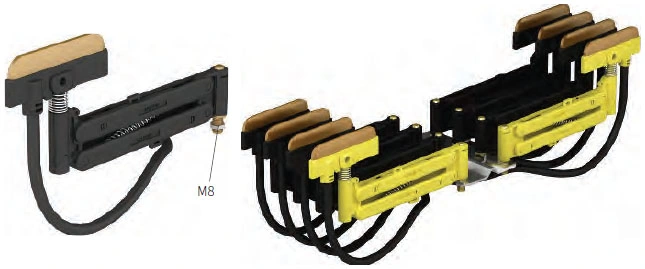

Токосъемники
| Модель | Номинал | Масса (кг) | Материал | Артикул | Примечания |
| L70JD-60A | 660V60A | 0.17 | Пластик + угольная щетка | 287101 | Фазный токосъемник |
| L70JDS-60A | 660V60A | 0.17 | Пластик + угольная щетка | 287111 | Нулевой токосъемник |
| L70JD*2-120A | 660V120A | 0.34 | Пластик + угольная щетка | 287102 | Фазный токосъемник |
| L70JDS*2-120A | 660V120A | 0.34 | Пластик + угольная щетка | 287112 | Нулевой токосъемник |
Соединитель
Применяется для соединения двух секций токоподвода, также компенсирует тепловое расширение и сжатие системы.
| Модель | Масса (кг) | Материал | Артикул |
| L70JT | 0.023 | Луженная медь | 288301 |

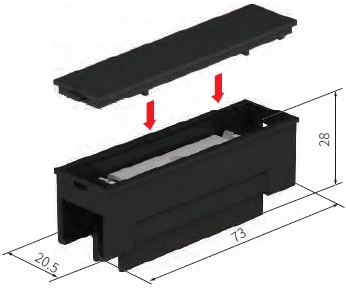

Защитный кожух соединителя
| Модель | Масса (кг) | Материал | Артикул |
| L70LJ | 0.012 | Пластик | 288311 |

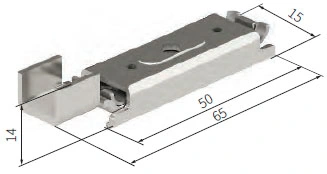

Питающий зажим
Непрерывная сила тока: x100A
| Модель | Масса (кг) | Материал | Артикул |
| L70GJT | 0.028 | Луженная медь | 288305 |

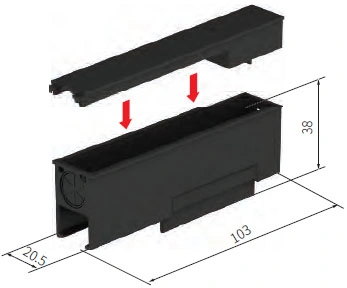

Защитный кожух питающего зажима
| Модель | Масса (кг) | Материал | Артикул |
| L70LJ-F | 0.021 | Пластик | 288315 |

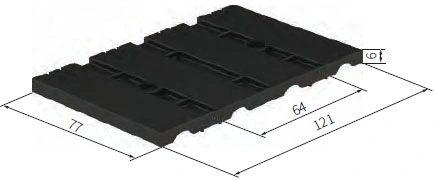

Соединительная плата
для кожухов соединителя L70LJ и кожухов питающего зажима L70LJ-F
| Модель | Масса (кг) | Материал | Артикул |
| L70LJ-P | 0.025 | Пластик | 288384 |

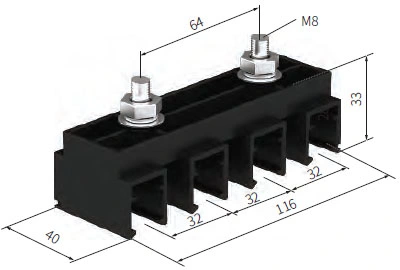

Подвес
Применяется для 4-полюсных систем
| Модель | Масса (кг) | Материал | Артикул |
| L70DJ-4 | 0.080 | Пластик | 288504 |

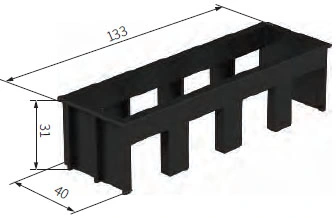

Фиксирующий зажим подвеса
Применяется для 4 полюсов. Подходит для условий высокой частоты или длинных промежутков крепления.
| Модель | Масса (кг) | Материал | Артикул |
| L70DJ-S | 0.038 | Пластик | 288514 |
Регулирующий зажим
| Модель | Масса (кг) | Материал | Артикул |
| L70DJ-A | 0.005 | Пластик | 288551 |
Концевая заглушка
| Модель | Масса (кг) | Материал | Артикул |
| L70DM | 0.010 | Пластик | 288601 |
