Закрытый троллейный шинопровод Anneng Electric HFP60
Троллейный шинопровод HFP60
Описание HFP60
HFP60-4-n/m
n = сечение одного проводника (мм²)
m = номинальный ток (А)
HFP60 = код многополюсного закрытого токопровода
• Количество полюсов: 4
• Ширина одного канала для меди: 15.0 мм
• Длина: 4м, возможна поставка других длин, но не более 6м.
• Расстояние между опорами: 1.2 м
• Изгиб: 1800 мм (1.8 м)
Только для систем с 4 полюсами
| Тип | Полюса | Сечение проводника (мм2) | Макс. ток (А) | Расстояние утечки (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
| HFP60-4-10/50 | 4 | 10 | 50 | 34 | 600 | 1.656 | 2.37 | 591014 |
HFP60-4-15/80 | 4 | 15 | 80 | 34 | 600 | 1.193 | 2.49 | 591514 |
HFP60-4-20/100 | 4 | 20 | 100 | 34 | 600 | 1.011 | 2.63 | 592014 |
HFP60-4-25/120 | 4 | 25 | 120 | 34 | 600 | 0.761 | 2.75 | 592514 |
HFP60-4-35/140 | 4 | 35 | 140 | 34 | 600 | 0.542 | 3.12 | 593514 |

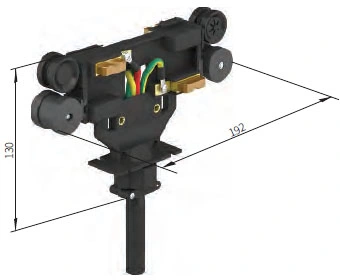

Токосъемник 60JD
Подключающий кабель
• 25 А: 2,5 мм2 х 4 жилы
• 40 А: 4,0 мм2 х 3 жилы + 2,5 мм2 х 1 жила
• Длина кабеля: 0,8 м (доступны более длинные кабели по запросу)
| Модель | Вес (кг) | Полюса | Номинальный ток | Код заказа |
| 60JD-4/25 | 0.65 | 4 | 25A | 593125 |
| 60JD-4/40 | 0.75 | 4 | 40A | 593140 |
Подключающий кабель
• 40 А: 2,5 мм2 х 8 жил
• 60 А: 4,0 мм2 х 6 жил + 2,5 мм2 х 2 жил
• Длина кабеля: 0,8 м (возможно увеличение по запросу)
| Модель | Вес (кг) | Полюса | Номинальный ток | Код заказа |
| 60JDS-4/40 | 1.30 | 4 | 40A | 593240 |
| 60JDS-4/60 | 1.50 | 4 | 60A | 593260 |
Угольная щетка для токосъемников
Применяется для:• 60JD-4/25, 60JD-4/40, 60JDS-4/40, 60JD-4/60
| Модель | Вес (кг) | Код заказа | Примечание |
| 60TS-1 | 0.04 | 593101 | Используется с: 60JD-4/25, 60JD-4/40, 60JD-4/60 |
Токосъемник
Кабель подключения
• 40 А
• 4.0 мм2 х 3 жил + 2.5 мм2 х 1 жила
• Кабель подключается пользователем
| Модель | Вес (кг) | Полюса | Мощность | Код заказа |
| 60JDS-4/40 | 0.68 | 4 | 40A | 593340 |

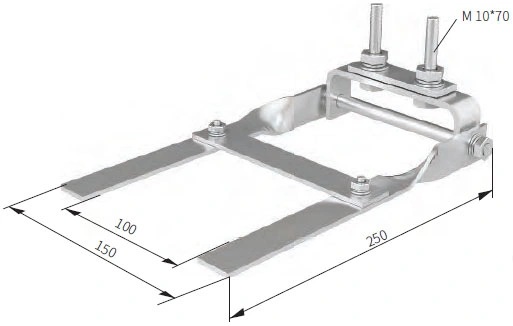

Буксировочное устройство
Применяется только для 60JDS/4-40.
| Модель | Вес (кг) | Материал | Код заказа |
| 60BC/100 | 0.85 | Сталь | 595010 |

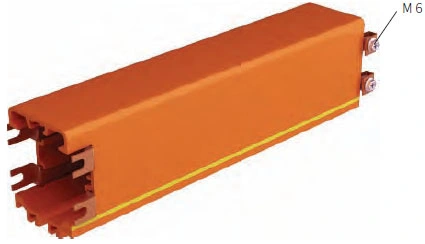

Соединитель
Заводская сборка: поставляется в собранном виде
| Модель | Вес (кг) | Материал | Код заказа |
| 60JT-8 | 0.015 | Сталь | 590008 |
| 60JT-10 | 0.018 | Сталь | 590010 |

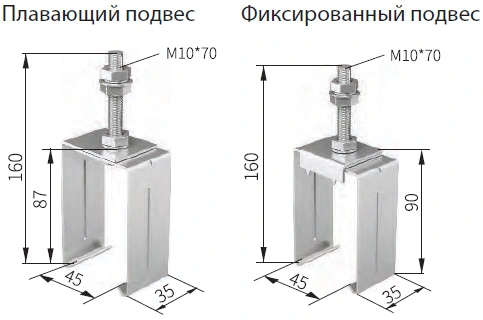

Подвесы
• Используется с изогнутыми соединениями
• Крепеж под болт M10×70
| Модель | Вес (кг) | Материал | Код заказа |
| 60DJ-2 | 0.18 | Сталь | 593911 |
| 60DJ-1 | 0.21 | Сталь | 593901 |

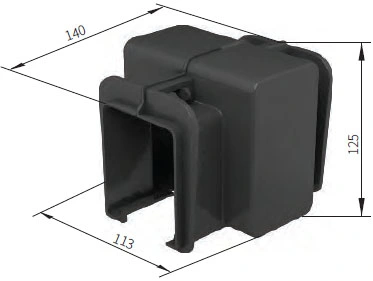

Соединительная коробка
• Самофиксирующаяся конструкция• Установка очень проста
• Может использоваться с резиновым уплотнением Ø3 мм
| Модель | Вес (кг) | Материал | Код заказа |
| 60LJ-5 | 0.175 | Пластик | 593405 |
Концевая крышка
| Модель | Вес (кг) | Материал | Код заказа |
| 60DM | 0.11 | Пластик | 593701 |
Концевой питатель
| Модель | Вес (кг) | Материал | Код заказа |
| 60DG | 0.14 | Пластик | 594601 |
