Троллейный шинопровод закрытого типа HFP50
Общие сведения
Закрытый троллейный шинопровод HFP50 компании Anneng представляет собой токоведущую систему с защитой от поражения электрическим током для установки внутри и снаружи помещений. Пластиковый корпус троллейного шинопровода позволяет размещать четыре токоведущие шины на токи от 35 до 120А.
Компактная конструкция HFP50 обладает легким весом, позволяет быстро осуществлять монтаж троллейной системы. Степень защиты троллейного шинопровода от IP23 до IP34 (с герметизирующей лентой). Конструкция токосъемников обеспечивает защиту от прикосновения благодаря размещению внутри корпуса троллейного шинопровода.
Области применения
Троллейный шинопровод HFP50 предназначен для электропитания подвижных потребителей, таких как краны, монорельсы, электрические тали, металлообрабатывающее оборудование, автоматизированные склады, системы освещения и т.д.

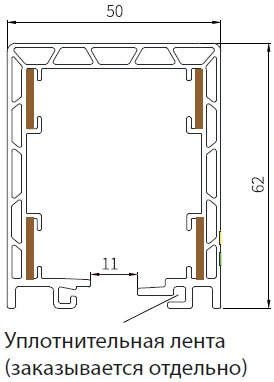

Корпус
Цветной пластиковый корпус на 4 проводника.
Стандартная длина секции - 4м. Заземляющий проводник определяется по международной цветовой маркировке. Обратная полярность исключается конструкцией коллекторов и корпусов. Возможна установка большего количества проводников путем комбинации нескольких секций.
Клеммы питания
Электропитание троллейного шинопровода осуществляется через концевой или линейный подвод питания. Для длинных линий троллейного шинопровода рекомендуется установка нескольких подводов питания. Также предусмотрены токопередающие направляющие и изолирующие секции для лопаточных контактов.
Соединения
Соединение шин секций троллейного шинопровода осуществляется через быстроразъемные и болтовые медные соединители. Герметизация стыков секций с клеммами осуществляется с помощью соединительных коробок.
Кронштейны
В целях исключения провисания троллейной линии рекомендуется установка кронштейнов на расстоянии не более двух метров при условии отсутствия тяжелых режимов эксплуатации, то есть при работе внутри помещения с температурой до 35 градусов и отсутствие высоких скоростей перемещения токосъемника. В случаях повышенной вибрации, больших скоростей перемещения токосъемников, больших перепадов температур рекомендуется уменьшение расстояния между кронштейнами до расстояния 1,2-1,33 мм. Рекомендованы следующие расстояния между кронштейнами в зависимости от температуры:
• Внутренние и крытые наружные установки: ≤35°C = 1,5 м или 2,0 м
• Открытые и крытые установки и без подогрева: ≤35°C = 1,2 м или 1,33 м
• Холодильное хранение: ≤0°C = 1,0 м
Дополнительно необходимо установить как минимум один дополнительный кронштейн на каждом из следующих участков: питающий, съемный и криволинейный (1 м). Это предотвращает провисание токоведущей системы.
Съемный участок для токосъемников
Монтаж и демонтаж токосъемников возможен на концах и в специально предусмотренном съемном участке. Для демонтажа необходимо разъединить секции корпуса. Перед этим система должна быть полностью обесточена.
Меры безопасности
Необходимо обеспечить минимальное расстояние не менее 0,5 м между неподвижными и подвижными частями оборудования при установке токопроводящей системы.
Троллейный шинопровод закрытого типа серии HFP50
Технические характеристики• HFP50 - код многополюсной токопроводящей системы с замкнутым профилем
• 4 - количество полюсов (жил)
• n - поперечное сечение одного полюса, мм²
• m - допустимый ток, А
• Ширина медного проводника: 12,5 мм
Длина
Стандартная длина: 4 м
Доступны другие длины, но не более 6 м.
Изгибы
Минимальный радиус изгиба: 800 мм (R=0.8 м)
Расстояние между кронштейнами
• Прямолинейные участки: 1,2 - 1,5 м
• Изогнутые участки: 0,8 - 1,2 м
Медный проводник со стыковым или бесшовным соединением
| Тип | Полюса | Сечение проводника (мм²) | Макс. ток (А) | Утечка (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
| HFP50-4-8/35 | 4 | 8 | 35 | 35 | 660 | 1.945 | 1.09 | 500814 |
| HFP50-4-10/50 | 4 | 10 | 50 | 35 | 660 | 1.657 | 1.16 | 501014 |
| HFP50-4-12/65 | 4 | 12 | 65 | 35 | 660 | 1.321 | 1.23 | 501214 |
| HFP50-4-15/80 | 4 | 15 | 80 | 35 | 660 | 1.137 | 1.30 | 501514 |
Медные шины с болтовым соединением
| Тип | Полюса | Сечение проводника (мм²) | Макс. ток (А) | Расстояние утечки (мм) | Макс. напряжение (В) | Сопротивление (Ω/км) | Масса (кг) | Код заказа |
| HFP50-4-8/35 | 4 | 8 | 35 | 35 | 660 | 1.945 | 1.08 | 500824 |
| HFP50-4-10/50 | 4 | 10 | 50 | 35 | 660 | 1.657 | 1.15 | 501024 |
| HFP50-4-12/65 | 4 | 12 | 65 | 35 | 660 | 1.321 | 1.22 | 501224 |
| HFP50-4-15/80 | 4 | 15 | 80 | 35 | 660 | 1.137 | 1.29 | 501524 |
| HFP50-4-20/100 | 4 | 20 | 100 | 35 | 660 | 1.011 | 1.42 | 502024 |
| HFP50-4-25/120 | 4 | 25 | 120 | 35 | 660 | 0.715 | 1.56 | 502524 |
Токосъемник для прямолинейных участков
• Токосъемник 20А подходит для направляющих с током 35А-50А• Токосъемник 30А подходит для направляющих с током 65А-120А
• Может использоваться с тележками 56BC / 53 / 56BC / 55
Подключающий кабель
20А, 2.5 мм х 3 +2.5 мм
Длина: 0,75 м (возможна поставка более длинных кабелей по запросу)
| Модель | Вес (кг) | Кол-во полюсов | Номинальный ток | Код для заказа |
| 50JD-4/20 | 0.58 | 4 | 20A | 503120 |
| 50JD-4/30 | 0.60 | 4 | 30A | 503140 |
Токосъемник для киволинейных участков
Может использоваться с тележками 56BC / 53 / 56BC / 55Подключающий кабель
20А, 2.5 мм
Длина: 0.75 м (возможна поставка более длинных кабелей по запросу)
| Модель | Вес (кг) | Кол-во полюсов | Номинальный ток | Код для заказа |
| 50JDR-4/20 | 0.53 | 4 | 20A | 503320 |

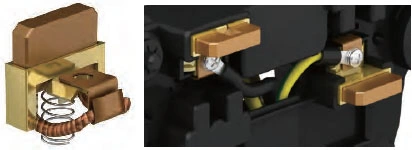

Металлографитовая щетка для токосъемника
| Модель | Вес (кг) | Код для заказа | Примечание |
| 50TS-1 | 0.58 | 503101 | для 50JD-4/25 и 50JD-4/40 |
| 50TS-3 | 0.60 | 503103 | для 50JDR-4/25 |
Соединительная коробка (для винтового соединения)
Автоматическая фиксация, простая установка, плотное соединение.
| Модель | Вес (кг) | Материал | Код для заказа |
| 50LJ-1 | 0.046 | Инж. пластик | 503401 |

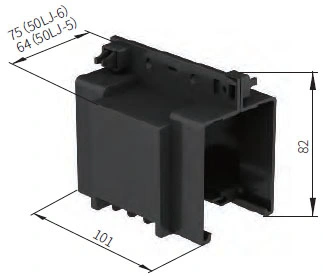

Соединительная коробка (для быстросъемного соединения)
Автоматическая фиксация, простая установка, плотное соединение.
| Модель | Вес (кг) | Материал | Код для заказа |
| 50LJ-5 | 0.06 | Инж. пластик | 503405 |
| 50LJ-6* | 0.065 | Инж. пластик | 563406 |
* Соединительная коробка 56LJ-6 используется только для ремонта.

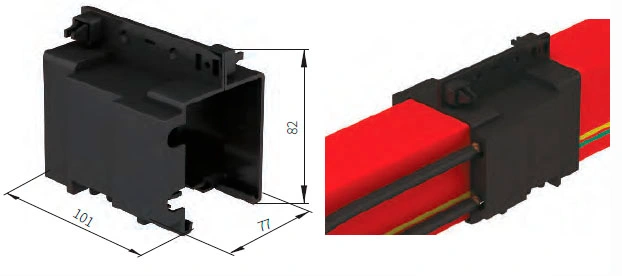

Соединительная коробка (для питания по линии)
Автоматическая фиксация, простая установка, плотное соединение.
| Тип | Вес (кг) | Материал | Артикул |
| 50LJ-8 | 0.06 | Инж. пластик | 503408 |

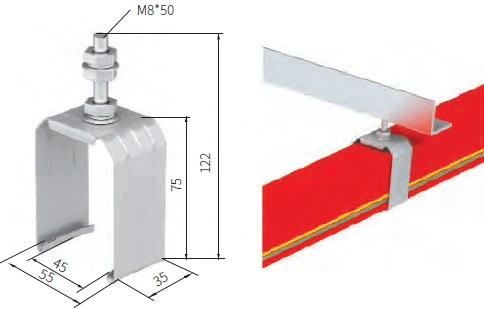

Подвес
| Модель | Вес (кг) | Материал | Код для заказа |
| 50DJ-1 | 0.083 | Инж. пластик | 503951 |

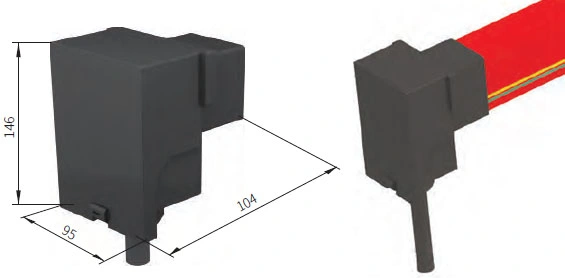

Подача питания с торца
| Модель | Вес (кг) | Материал | Код для заказа |
| 50DG | 0.24 | Инж. пластик | 504610 |

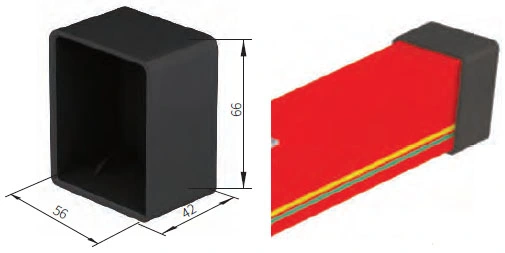

Заглушка
| Модель | Вес (кг) | Материал | Код для заказа |
| 50DM | 0.031 | Инж. пластик | 503701 |

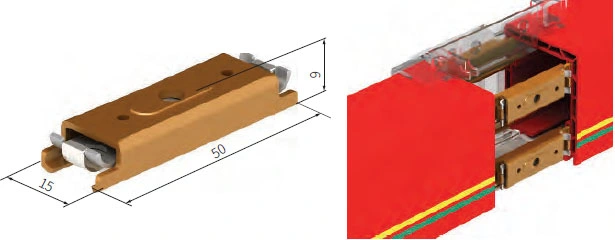

Быстроразъемное медное соединение
| Модель | Вес (кг) | Материал | Код для заказа |
| 50JT-1 | 0.022 | Медь + нержавейка | 500001 |

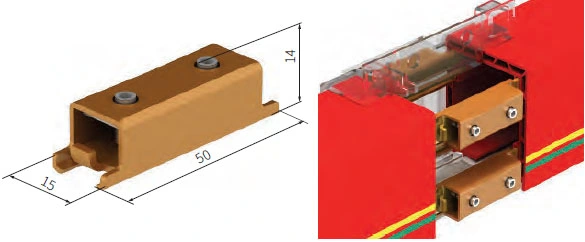

Болтовое медное соединение
| Модель | Вес (кг) | Материал | Код для заказа |
| 50JT-6 | 0.030 | Медь + нержавейка | 500006 |
Примечание:
Медное соединение 50JT-6, как правило, используется только для ремонта вместе с коробкой соединения 56LJ-6.

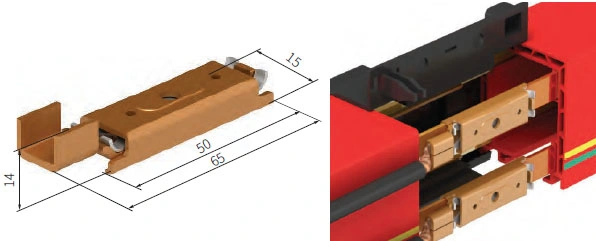

Питающее соединение
| Модель | Вес (кг) | Материал | Код для заказа |
| 50JT-8 | 0.027 | Медь + нержавейка | 500008 |
Примечание:
Соединитель питания 50JT-8 обычно используется для промежуточного питания линии.
Линейное питание (с отрезком проводника 0,5 м)
| Модель | Вес (кг) | Материал | Код для заказа |
| 50ZJ-35A | 1.30 | Проводник + кабель | 504608 |
| 50ZJ-50A | 1.47 | Проводник + кабель | 504610 |
50ZJ-65A | 1.54 | Проводник + кабель | 504612 |
50ZJ-80A | 1.61 | Проводник + кабель | 504615 |
50ZJ-100A | 1.74 | Проводник + кабель | 504620 |
50ZJ-120A | 1.88 | Проводник + кабель | 504625 |
На изображении указан стандартный отрезок проводника длиной 0,5 м. Возможно изготовление проводников другой длины по запросу, но не более 4 метров.

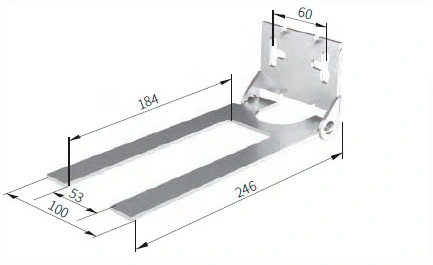

Буксировочная скоба
Можно использовать с трубой круглого или квадратного сечения.
| Модель | Вес (кг) | Материал | Код для заказа |
| 56BC/53 | 0.53 | Оцинкованная сталь | 565053 |
Уплотнительная полоса
| Модель | Вес (кг) | Материал | Код для заказа |
| 56FCT-B | 0.03 | Инж. пластик | 569906 |

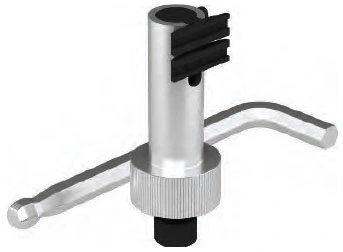

Инструмент для снятия контактов
Используется для демонтажа и снятия контактных соединений для последующего обслуживания.
| Модель | Вес (кг) | Материал | Код для заказа |
| CRT-50 | 1.02 | Сталь | 509991 |
