Изолированная однополюсная система JDC-H
Общая информация
Серия токопроводов JDC-H - это современная система электропитания с изолированными однополюсными проводниками, соответствующая последним нормативным требованиям по электробезопасности.
Материал токопровода:
• медь (200А-5000А)
• алюминий (150А-3000А)
Алюминиевый токопровод снабжен прочной запатентованной направляющей из нержавеющей стали, устойчивой к коррозии.
Система может устанавливаться вертикально или горизонтально, по прямой или изогнутой траектории.
JDC-H можно применять как внутри, так и снаружи помещений.
Для температур выше +115°C возможна специальная изоляция; при низкотемпературном исполнении допустима эксплуатации до -40°C.
Вся система полностью изолирована с соблюдением требований безопасности.
Заземляющий проводник обозначен желто-зеленой полосой на всей длине.
Тип кривых: минимальный радиус - 1200 мм.
Сертификация: ССС, ISO9001, CE.
Изоляция
Фазный проводник имеет зеленый цвет, заземляющий - желто-зеленый.
Стандартная длина секции - 6,0 м (возможны и другие размеры).
Соединительные элементы
Стыковочные элементы с защёлкой обеспечивают механическое и электрическое соединение.
Также предусмотрены защитные кожухи.
Питающие точки
Питание может подаваться через соединение (стык) или с торца.
Торцевые заглушки
Концы проводника закрываются торцевыми заглушками.
Кронштейны
Стандартные кронштейны для крепления кранов и опор.
Могут быть использованы скользящие или фиксированные подвесы.
Стандартное расстояние между точками подвеса: 1500–2000 мм (внутри и снаружи помещений).

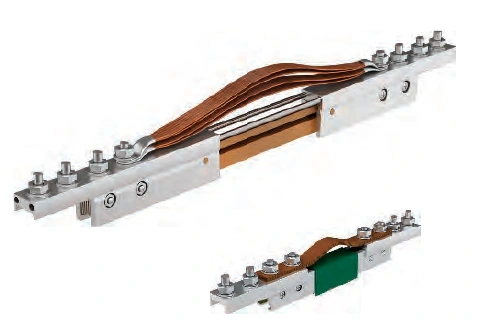

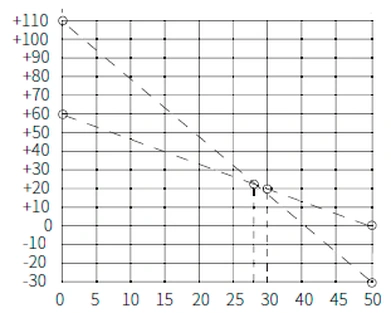

Компенсаторы температурного расширения
Компенсаторы необходимы для устранения температурных расширений медных и стальных проводников или конструкций.
Позволяют компенсировать температурные деформации без прерывания питания.
Устанавливаются между точками питания, изгибами и другими секциями, если расстояние между ними превышает 200 м.
Изоляционные секции
Используются для электрической изоляции отдельных участков системы или отдельных потребителей.
Обеспечивают гальваническую развязку и предотвращают пробой.
Токосъёмники
Изготавливаются из меди, закалённой стали и имеют графитовые или угольно-медные щётки.
Гарантируют надёжный токосъём.
Кабели могут подключаться сбоку или сзади.
Возможно использование двойных токосъёмников.
Параметр | Алюминий | Медь | |||||
| Тип | Н24 | Н32 | Н35 | Н52 | Н24 | Н32 | Н52 |
| Номинальный ток при 100% DC и (35°C) | 250-300 | 320-1250 | 230-800 | 1250-3000 | 500-800 | 800-1600 | 1250-5000 |
| Сопротивление постоянному току (Ом/км) при 35°C | 0.203-0.187 | 0.153-0.046 | 0.153-0.067 | 0.043-0.015 | 0.116-0.067 | 0.067-0.039 | 0.036-0.007 |
| Импеданс (Ом/км) при 35°C | 0.209-0.195 | 0.155-0.048 | 0.155-0.069 | 0.044-0.017 | 0.018-0.069 | 0.069-0.040 | 0.038-0.008 |
| Расстояние между опорами | 1.5 | 1.8 | 1.8 | 2.0 | 1.5 | 1.8 | 2.0 |
| Длина направляющей | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 |
Длина кожуха | 5.83 | 5.83 | 5.83 | 5.75 | 5.83 | 5.83 | 5.75 |
| Максимальное напряжение | 660 В (обычно 380 В) | Прочность изоляции: 30-40 кВ/мм | |||||
| Макс. скорость движения | 600 м/мин | ||||||
| Компенсационные секции (расширения) | Необходимы при длине >200 м | ||||||
| Огнестойкость | Класс В1 - без капель пламени, самозатухающий | ||||||
| Температурный диапазон эксплуатации | Стандартная изоляция -20°C до +70°C Высокотемпературная изоляция -10°C до +115°C Низкотемпературная изоляция -40°C до +70°C | ||||||

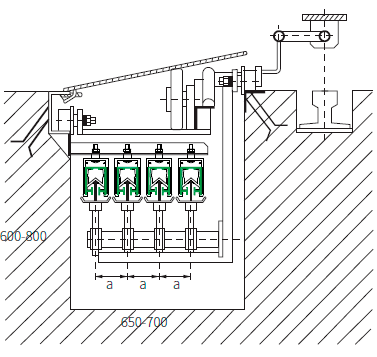

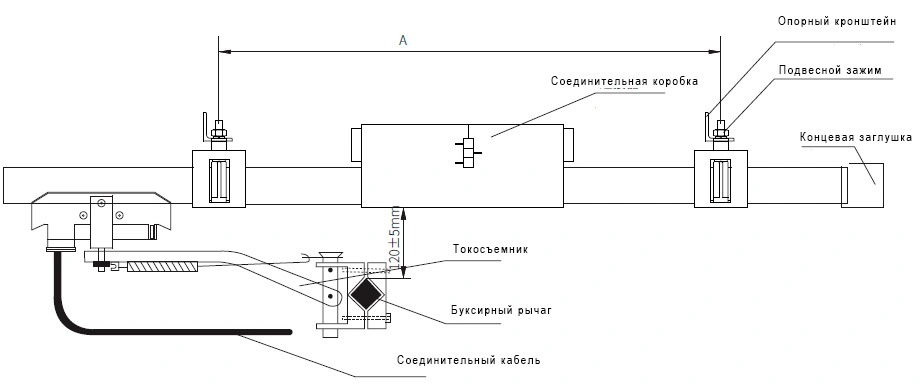

Схема моторотролейного шинопровода
Маркировка моделей
Характеристики
Компания Wuxi Anneng Trolley-Type Busway Electric Co., Ltd. провела следующие усовершенствования в соединении токопроводящей шины:
- Эффективно снижено контактное сопротивление соединителя.
- Увеличена площадь контакта для снижения температуры нагрева и перегрева.
- Применена очистка соединителей (обезжиривание, удаление заусенцев и т.д.).
- Всё это повышает эффективность и срок службы токопровода.
Примеры:
JDC-H (алюминиевый проводник), JDC-HT (медный проводник) — однополюсные токопроводы.

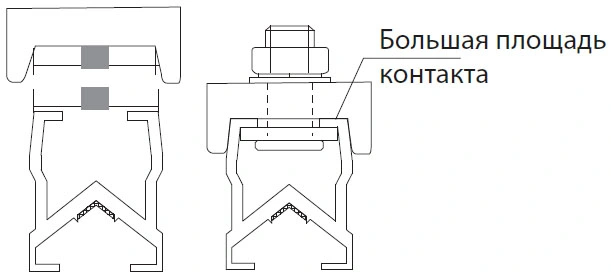

Используется новая структура проводника, при которой верхняя часть поперечного сечения токопроводящей шины немного больше нижней части соединительной пластины.
Применена оригинальная клиновидная форма сечения, после затяжки соединительного болта обеспечивается плотный и всесторонний контакт.
Большая эффективная площадь проводимости, низкое сопротивление, малый нагрев соединения, отсутствие деформаций — всё это обеспечивает стабильную работу токопроводящей шины.

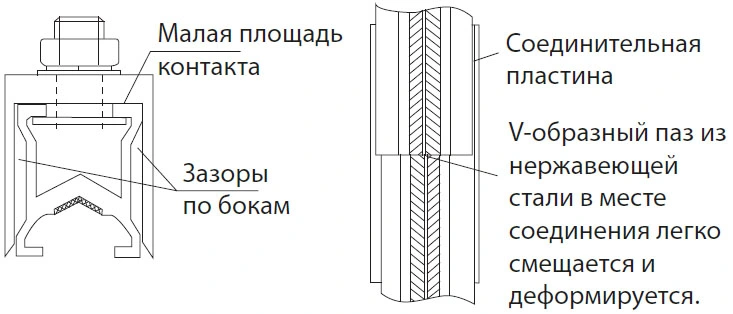

Обычные H-образные соединительные пластины внешне кажутся имеющими большую площадь контакта, но фактически по бокам есть зазоры.
Эффективная площадь проводимости мала, боковые зазоры легко приводят к искривлению проводника в месте соединения.
Угольные щетки токосъемника изнашиваются в местах соединения в несколько раз быстрее, что легко вызывает искренне.
Это значительно сокращает срок службы токопроводящей шины и угольных щеток токосъемника.
Контактный рельс серии H32 320-1250A
Монотроллейный закрытый шинопровод серии JDC H32 представляет собой токопроводящую шину (1 жила), защищенную от прикосновения (IP 23), для внутренних и наружных установок. Они представляют собой токопроводящие линии в жестком ПВХ-корпусе с различным сечением медных/алюминевых жил на номинальные токи 320-1600А. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V
Алюминиевый проводник
Стандартная длина: 6,0 м, другие длины по запросу
Расстояние между опорами: 1,8 м или 2,0 м
Полоса из нержавеющей стали
В = 9,8 мм| Тип | Материал проводника | Сечение (мм²) | Номинальный ток (А) | Межфазное расстояние (мм) | Сопротивление (Ω/км) | Вес (кг/м) | Код заказа |
| JDC-H-230/320 | Алюминий | 230 | 320 | 80 | 0.153 | 0.96 | 320126 |
JDC-H-285/500 | Алюминий | 285 | 500 | 80 | 0.116 | 1.13 | 320136 |
JDC-H-360/630 | Алюминий | 360 | 630 | 80 | 0.087 | 1.38 | 320156 |
JDC-H-420/800 | Алюминий | 450 | 800 | 80 | 0.067 | 1.50 | 320166 |
JDC-H-550/1000 | Алюминий | 550 | 1000 | 80 | 0.058 | 1.83 | 320176 |
JDC-H-600/1250 | Алюминий | 600 | 1250 | 80 | 0.046 | 2.01 | 320186 |
Контактный рельс H32 800A (4 метра) медь, 1 жила
Монотроллейный закрытый шинопровод серии JDC H32 представляет собой токопроводящую шину (1 жила), защищенную от прикосновения (IP 23), для внутренних и наружных установок. Они представляют собой токопроводящие линии в жестком ПВХ-корпусе с различным сечением медных/алюминевых жил на номинальные токи 320-1600А. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V
Медный проводник
Расстояние между опорами: 1,8 м или 2,0 м
Стандартная длина: 6,0 м, другие длины по запросу
| Тип | Материал проводника | Сечение (мм²) | Номинальный ток (А) | Межфазное расстояние (мм) | Сопротивление (Ω/км) | Вес (кг/м) | Код заказа |
| JDC-HT-230/800 | Медь | 230 | 800 | 80 | 0.067 | 2.43 | 320266 |
JDC-HT-300/1000 | Медь | 300 | 1000 | 80 | 0.058 | 3.05 | 320276 |
JDC-HT-360/1250 | Медь | 360 | 1250 | 80 | 0.046 | 3.56 | 320286 |
JDC-HT-450/1600 | Медь | 450 | 1600 | 80 | 0.039 | 4.37 | 320296 |
Дополнительная информация:
Изоляционный кожух нулевого провода выполнен с жёлто-зелёной полосой с одной стороны.
• Стандартная изоляция: от -20°C до +70°C
• Высокотемпературная изоляция: от -10°C до +115°C
• Низкотемпературная изоляция: от -40°C до +70°C

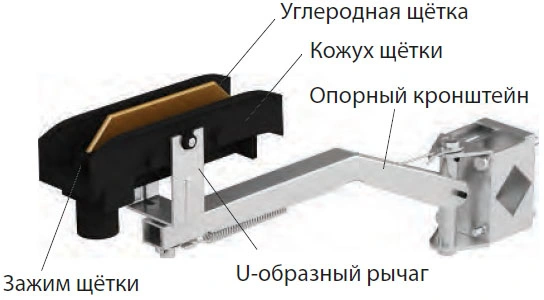

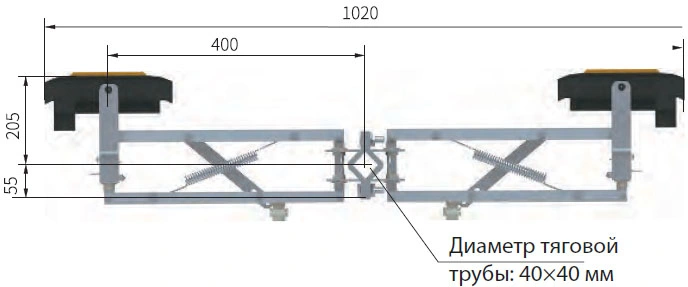

Токосъемник серии JD
Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Токосъёмник для H32 предназначен для передачи электроэнергии на движущиеся механизмы. Передача тока осуществляется с помощью подпружиненных угольных щеток.
| Модель | Масса (кг) | Крепеж | Номинальный ток (А) | Артикул |
| JD-400 | 1.75 | Сталь | 400 | 323110 |

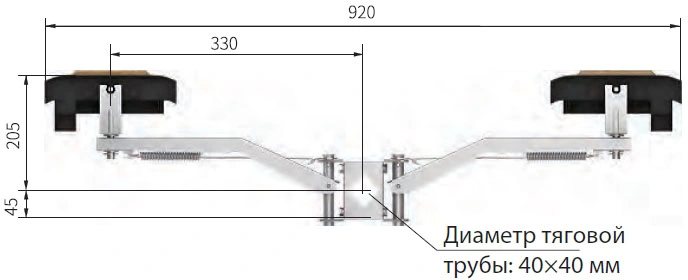

JD*2-400 | 3.45 | Сталь | 800 | 323120 |
| Модель | Масса (кг) | Крепеж | Номинальный ток (А) | Артикул |
| JDL-400 | 2.35 | Алюминий | 400 | 323130 |
JDL*2-400 | 4.61 | Алюминий | 800 | 323140 |

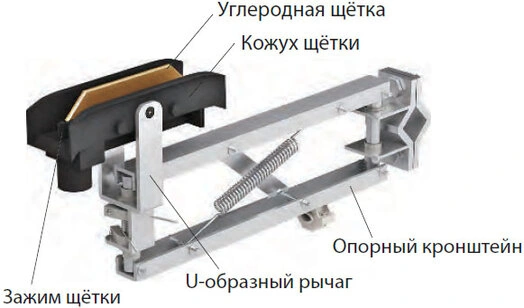

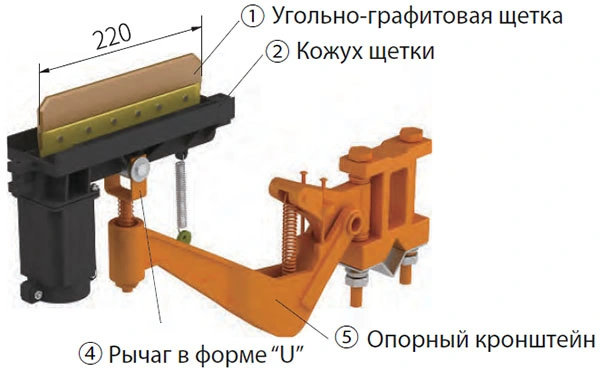

Щетка токосъемника H32 400A
Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Комплектующая в токосъемнике.
| Название | Модель | Масса (кг) | Материал | Артикул | Примечание |
| Угольная щетка | H32TS-147 | 0.27 | Углеродно-графитовая щетка | 323101 | 1 |
| Кожух щетки | H32HT-1 | 0.18 | Инженерный пластик | 323102 | 2 |
| Зажим щетки | H32HB-1 | 0.025 | Инженерный пластик | 323103 | 3 |
| U-образный рычаг | H32UA-1 | 0.15 | Сталь | 323104 | 4 |
| Опора | H32SA-1 | 1.20 | Сталь | 323105 | 5 |
| U-образный рычаг | H32UA-2 | 0.20 | Сталь | 323106 | 6 |
| Опора | H32SA-2 | 1.60 | Сталь | 323107 | 7 |
| Комплект щетки | H32TB-1 | 0.57 | Пластик, угольная щетка, медный зажим | 323108 | 1 + 2 + 3 / Медный зажим |

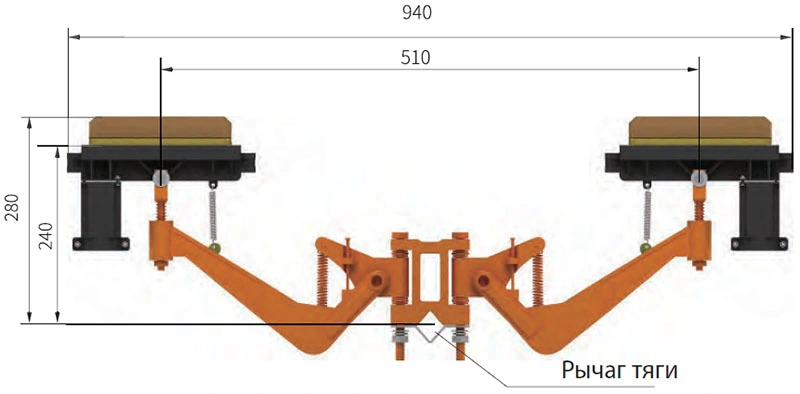

Токосъемник серии JD
Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Токосъёмник для H32 предназначен для передачи электроэнергии на движущиеся механизмы. Передача тока осуществляется с помощью подпружиненных угольных щеток.
| Модель | Масса (кг) | Материал | Номинальный ток (А) | Артикул |
| JDT-500 | 3.05 | Алюминий | 500 | 323150 |
JDT*2-500 | 6.01 | Алюминий | 1000 | 323160 |

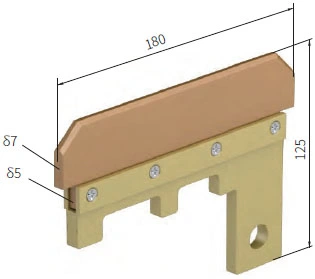

Щетка токосъемника H32 500А
Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Комплектующая в токосъемнике.
| Название | Тип | Масса (кг) | Материал | Артикул | Примечание |
| Угольно-графитовая щетка | H32TS-180 | 0.73 | Медно-графитовая щетка | 323111 | 11 |
| Крышка щетки | H32HT-2 | 0.30 | Пластик | 323112 | 12 |
| Сборка щетки | H32TB-2 | 1.03 | Пластик и угольная щетка | 323118 | 11 + 12 |

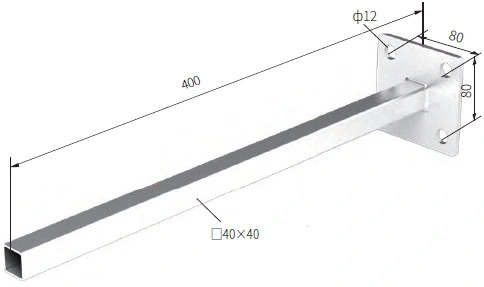

Поводок токосъемника H32 400мм
Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходим для удержания токосъемника.
| Тип | Масса (кг) | Материал | Длина (мм) | Артикул | Примечание |
| HQY-400 | 1.00 | Сталь | 400 | 325040 | 4/4P |
| HQY-350 | 0.85 | Сталь | 350 | 325035 | 3/3P |
| HQY-X | >1.00 | Сталь | >400 | 325080 | - |

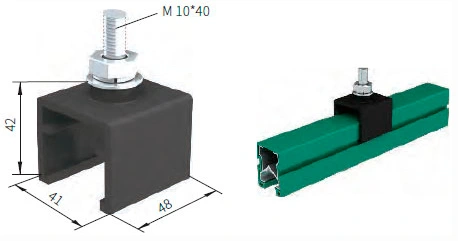

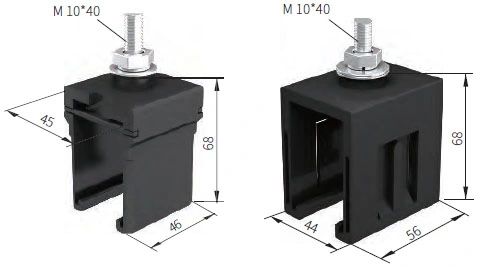

Подвес скользящий H32
Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходим для закрепления рельсового проводника на высоте.
| Тип | Вес (кг) | Материал | Артикул |
| H32DJ-1 | 0.087 | Пластик | 323901 |
| H32DJ-2 | 0.075 | Пластик | 323902 |
| H32DJ-5* | 0.088 | Полиэстер (для высокой температуры) | 323905 |
*Примечание: используется при высокой температуре

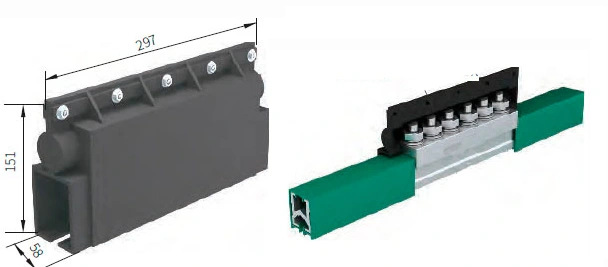

Крышка стыковая H32
Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходима для соединения рельсового проводника между собой.
| Тип | Вес (кг) | Материал | Артикул |
| H32LJ-1 | 0.21 | Пластик | 323401 |
| H32LJ-5* | 0.23 | Полиэстер | 323405 |

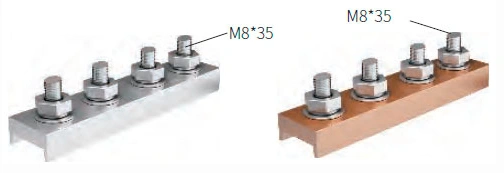

Клемма соединительная Н32
Каждое соединение может использоваться как питающее. Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходим для закрепления рельсового проводника на высоте.
| Тип | Вес (кг) | Материал | Артикул |
| H32JT-500A | 0.32 | Алюминий | 323422 |
| H32JT-800A | 0.41 | Медь | 323423 |
| H32JT-1000A | 0.40 | Алюминий | 323425 |
| H32JT-1250A | 0.66 | Медь | 323427 |
| H32JT-1600A | 0.82 | Медь | 323429 |

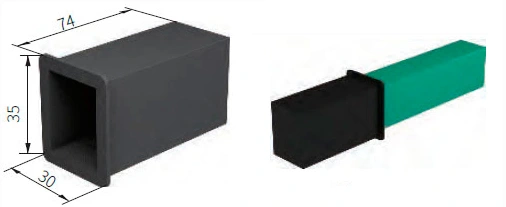

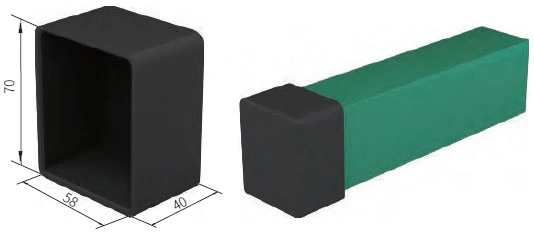

Крышка концевая Н32
Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходима для закрытия медных контактов с торца шинопровода.
| Тип | Вес (кг) | Материал | Артикул |
| H32DM | 0.04 | Пластик | 323701 |

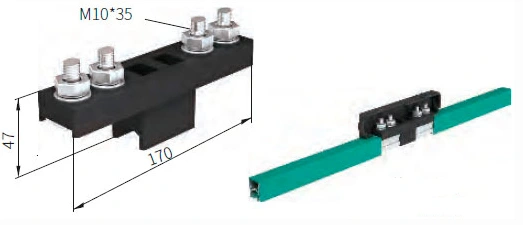

Изолирующая секция
Применяется в составе монотроллейного закрытого шинопровода серии JDC H32. Необходим для изолирования токопроводящей жилы в рельсовом проводнике.
| Тип | Вес (кг) | Материал | Артикул |
| H32FD | 0.13 | Пластик | 326030 |
Контактный рельс серии H24 250-300А алюминий
Монотроллейный закрытый шинопровод серии H24 представляет собой токопроводящую шину (1 жила), защищенную от прикосновения (IP 23), для внутренних и наружных установок. Они представляют собой токопроводящие линии в жестком ПВХ-корпусе с различным сечением медных/алюминевых жил на номинальные токи 250-800A. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V
Монотроллейный закрытый шинопровод серии H24 представляет собой токопроводящую шину (1 жила), защищенную от прикосновения (IP 23), для внутренних и наружных установок. Они представляют собой токопроводящие линии в жестком ПВХ-корпусе с различным сечением медных/алюминевых жил на номинальные токи 250-800A. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V- Стандартная длина: 6,0 м
- Шаг крепления: 1,5 м
- Возможна поставка других длин по запросу
- С нержавеющей стальной лентой (B = 8,5 мм)
- Минимальный радиус изгиба (для кривых): R ≥ 1.2 м
| Тип | Материал | Сечение (мм2) | Номинальный ток (А) | Утечка | Сопротивление | Масса (кг) | Артикул |
| JDC-H-160/250 | Алюминий | 160 | 250 | 45 или 80 | 0.203 | 0.63 | 240126 |
JDC-H-180/300 | Алюминий | 180 | 300 | 45 или 80 | 0.187 | 0.71 | 240136 |
Контактный рельс H24 500-800А медь
Монотроллейный закрытый шинопровод серии H24 представляет собой токопроводящую шину (1 жила), защищенную от прикосновения (IP 23), для внутренних и наружных установок. Они представляют собой токопроводящие линии в жестком ПВХ-корпусе с различным сечением медных/алюминевых жил на номинальные токи 250-800A. Предназначен для запитки кранов и других движущихся механизмов. Напряжение 380/660V
- Медный токопровод
- Стандартная длина: 6,0 м
- Шаг крепления: 1,5 м
- Возможна поставка других длин по запросу
| Тип | Материал | Сечение (мм2) | Номинальный ток (А) | Утечка | Сопротивление | Вес (кг) | Артикул |
| JDC-HT-160/500 | Медь | 160 | 500 | 45 или 80 | 0.112 | 1.68 | 240256 |
JDC-HT-180/600 | Медь | 180 | 600 | 45 или 80 | 0.098 | 1.86 | 240266 |
| JDC-HT-200/700 | Медь | 200 | 700 | 45 или 80 | 0.087 | 2.04 | 240276 |
| JDC-HT-230/800 | Медь | 230 | 800 | 45 или 80 | 0.076 | 2.30 | 240286 |
Примечания по температурному режиму изоляции:
Стандартная изоляция (желто-зеленая полоса с одной стороны): диапазон температур: -20°C до +70°C
Высокотемпературная изоляция: диапазон температур: -10°C до +115°C
Низкотемпературная изоляция: диапазон температур: -40°C до +70°C

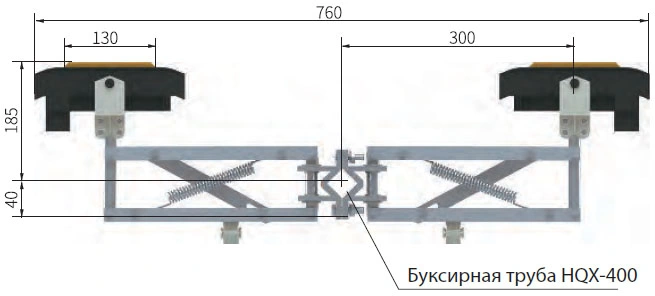

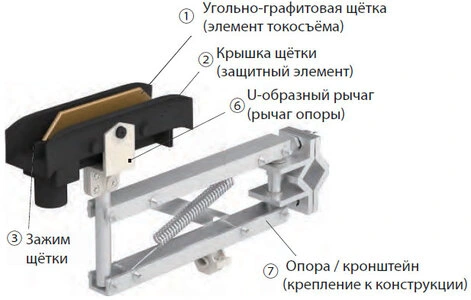

Токосъемник H24 200A
Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Токосъёмник для H24 предназначен для передачи электроэнергии на движущиеся механизмы. Передача тока осуществляется с помощью подпружиненных угольных щеток.
| Тип | Вес (кг) | Материал | Номинальный ток (А) | Артикул |
| JD-200 | 1.45 | Оцинкованная сталь | 200 | 243110 |
JD*2-200 | 2.72 | Оцинкованная сталь | 400 | 243120 |
| JDL-200 | 1.18 | Алюминий | 200 | 243130 |
JDL*2-200 | 2.25 | Алюминий | 400 | 243140 |

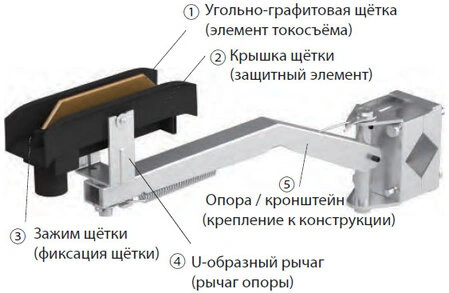

Щетки и запасные части токосъемника
| Наименование | Тип | Вес (кг) | Материал | Код заказа | Примечание |
| Щетка токосъемника H24 200А | H24TS-130 | 0.12 | Щетка на медной основе | 243101 | 1 |
| Кожух щетки Н24 200А | H24HT-1 | 0.09 | Инженерный пластик | 243102 | 2 |
| Зажим щетки Н24 200А | H24HB-1 | 0.015 | Инженерный пластик | 243103 | 3 |
| П-образный рычаг | H24UA-1 | 0.095 | Углеродистая сталь | 243104 | 4 |
| Опорный кронштейн | H32SA-1 | 1.20 | Углеродистая сталь | 323105 | 5 |
| U-образный рычаг | H24UA-2 | 0.13 | Углеродистая сталь | 243106 | 6 |
| Опорный кронштейн | H32SA-2 | 1.10 | Углеродистая сталь | 323107 | 7 |
| Щетка Н24 200А в сборе | H24TB-1 | 0.30 | Инженерный пластик + угольно-графитовая щетка + зажим из меди | 243108 | 1 + 2 + 3 / Медный зажим |
Подвес скользящий Н24
Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Необходим для закрепления рельсового проводника на высоте.
| Тип | Вес (кг) | Материал | Артикул |
| H24DJ-1 | 0.05 | Пластик | 243901 |
| H24DJ-2 | 0.044 | Пластик | 243902 |
| H24DJ-5* | 0.055 | Полиэстер | 243905 |
Примечание: H24DJ-5 предназначен для использования в условиях высокой температуры.

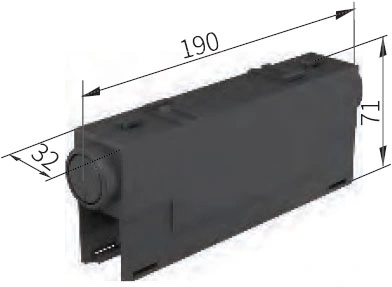

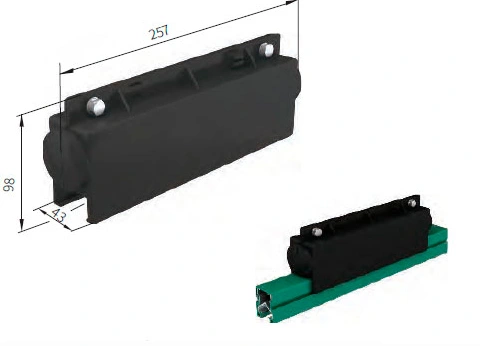

Крышка стыковая H24
Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Необходима для соединения рельсового проводника меджу собой.
Примечание: H24LJ-5 также подходит для высокотемпературной среды.
| Тип | Вес (кг) | Материал | Код заказа |
| H24LJ-1 | 0.12 | Пластик | 243401 |
| H24LJ-5* | 0.13 | Полиэстер | 243405 |
Клемма соединительная Н24 (алюминий/медь)
Каждое соединение может использоваться как точка питания.
| Тип | Вес (кг) | Материал | Артикул |
| H24JT-250A | 0.15 | Алюминий | 243425 |
| H24JT-500A | 0.23 | Медь | 243426 |
| H24JT-800A | 0.31 | Медь | 243428 |
Крышка концевая Н24
Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Необходима для закрытия медных контактов с торца шинопровода.
| Тип | Вес (кг) | Материал | Артикул |
| H24DM | 0.02 | Инженерный пластик | 243701 |
Изолирующая секция H24
Применяется в составе монотроллейного закрытого шинопровода серии JDC H24. Необходим для изолирования токопроводящей жилы в рельсовом проводнике.
| Тип | Вес (кг) | Материал | Артикул |
| H24FD | 0.07 | Инженерный пластик | 246030 |
Части контактной шины серии H52
Алюминиевая шина
Алюминиевая шинаНержавеющая стальная лента
Ширина В = 16 мм
Примечание: стандартная длина 6,0 м.
Возможны другие длины по запросу.
| Тип | Материал | Сечение (мм2) | Номинальный ток (А) | Утечка | Сопротивление | Вес (кг) | Артикул |
| JDC-H-900/1500 | Алюминий | 900 | 1500 | 100 | 0.039 | 2.85 | 390116 |
JDC-H-1000/1600 | Алюминий | 1000 | 1600 | 100 | 0.037 | 3.25 | 390126 |
| JDC-H-1350/2000 | Алюминий | 1350 | 2000 | 100 | 0.028 | 4.32 | 390136 |
| JDC-H-1600/2500 | Алюминий | 1600 | 2500 | 100 | 0.018 | 4.99 | 390156 |
| JDC-H-2000/3000 | Алюминий | 2000 | 3000 | 100 | 0.015 | 6.07 | 390166 |
Желтая изоляция: покрытие с желтым цветом только с одной стороны
Примечание: стандартная длина 6,0 м. Возможны другие длины по запросу.
| Тип | Материал | Сечение (мм2) | Номинальный ток (А) | Утечка | Сопротивление | Вес (кг) | Артикул |
| JDC-HT-700/2000 | Медь | 700 | 2000 | 100 | 0.026 | 6.91 | 390236 |
JDC-HT-850/2500 | Медь | 850 | 2500 | 100 | 0.018 | 8.25 | 390256 |
| JDC-HT-1000/3000 | Медь | 1000 | 3000 | 100 | 0.011 | 9.65 | 390266 |
| JDC-HT-1200/3500 | Медь | 1200 | 3500 | 100 | 0.009 | 11.42 | 390276 |
JDC-HT-1600/4500 | Медь | 1600 | 4500 | 100 | 0.008 | 14.99 | 390286 |
JDC-HT-1800/5000 | Медь | 1800 | 5000 | 100 | 0.007 | 16.75 | 390296 |
Сборщик тока серии Н52
| Тип | Вес (кг) | Крепеж | Номинальный ток (А) | Артикул |
| JD-800 | 5.10 | Сталь | 800 | 393180 |
JD*2-800 | 10.20 | Сталь | 1600 | 393190 |
Щетка и запасные части для сборщика тока
| Наименование | Тип | Вес (кг) | Материал | Артикул | Примечание |
| Угольная щетка | H52TS-110 | 1.20 | Угольная щетка Латунь | 393101 | 1 |
| Крышка для щетки | H52HT-1 | 0.50 | Пластик | 393102 | 2 |
| U-образный рычаг | H52UA-1 | 0.50 | Сталь | 393104 | 4 |
| Опорный рычаг | H52SA-1 | 3.00 | Сталь | 393105 | 5 |
Опорный рычаг | H52SA-2 | 1.50 | Алюминий | 393106 | 5 |
| Угольная щетка в сборе | H52TB-1 | 1.70 | Пластик Угольная щетка | 393108 | 1 + 2 |
Подвес
| Тип | Вес (кг) | Материал | Артикул |
| H52DJ-1 | 0.13 | Пластик | 393901 |
| H52DJ-5* | 0.14 | Полиэстер | 393905 |
Соединительная коробка
Каждое соединение может использоваться как питающее соединение.
| Тип | Вес (кг) | Материал | Артикул |
| H52LJ-1 | 0.23 | Пластик | 393401 |
| H52LJ-5* | 0.24 | Полиэстер | 393405 |
Соединения
| Тип | Вес (кг) | Материал | Артикул |
| H52JT-1500A | 1.70 | Алюминий | 393422 |
| H52JT-2000A | 2.95 | Алюминий | 393425 |
| H52JT-3000A | 2.35 | Алюминий | 393427 |
| H52JT-4000A | 4.95 | Медь | 393428 |
| H52JT-5000A | 5.35 | Медь | 393429 |
Концевая заглушка
| Тип | Вес (кг) | Материал | Артикул |
| H52DM | 0.04 | Пластик | 393701 |

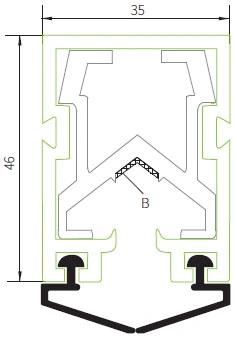

Серия H35 закрытого типа
Стандартная длина: 6,0 м, другие длины по запросу. Доступна только стандартная оболочка.
| Модель | Материал | Сечение (мм2) | Номинальный ток (А) | Расстояние утечки (мм) | Сопротивление | Вес (кг) | Артикул |
| JDC-HE-230/320 | Алюминий | 230 | 320 | 80 | 0.153 | 0.96 | 350126 |
| JDC-HE-285/500 | Алюминий | 285 | 500 | 80 | 0.116 | 1.79 | 350136 |
JDC-HE-360/600 | Алюминий | 360 | 600 | 80 | 0.087 | 2.04 | 350156 |
JDC-HE-420/800 | Алюминий | 420 | 800 | 80 | 0.067 | 2.16 | 350166 |
Соединительная коробка
Каждое соединение можно было бы использовать для подачи соединения.
| Модель | Вес (кг) | Материал | Артикул |
| H35LJ-1 | 0.137 | Пластик | 353401 |
| H35LJ-5* | 0.155 | Полиэстер | 353405 |
* Применяется при высокой температуре.
Подвес
| Тип | Вес (кг) | Материал | Артикул |
| H35DJ-1 | 0.066 | Пластик | 353901 |
| H35DJ-5* | 0.075 | Полиэстер | 353905 |
| Модель | Материал | Артикул |
| H19PZJ-AL | Алюминий | 193501 |
H19PZJ-CU | Медь | 193502 |
H24PZJ-AL | Алюминий | 243501 |
H24PZJ-CU | Медь | 243502 |
H32PZJ-AL | Алюминий | 323501 |
H32PZJ-CU | Медь | 323502 |
H52PZJ-AL | Алюминий | 393501 |
H52PZJ-CU | Медь | 393502 |
Решение для компенсационного участка
Решение для температурных деформаций. Причина необходимости:
Температурное расширение вызывает удлинение проводника, что при больших длинах требует компенсации. Компенсация проводится через:
(1) Установка температурного компенсатора:
Устанавливается между двумя участками проводящей системы, чтобы предотвратить напряжения из-за расширения.
Формула:
x =a(T1+Tmax-T)
- a — коэффициент расширения материала:
- для меди ≈ 0.017
- для алюминия ≈ 0.014
- T1 — температура окружающей среды при монтаже, °C
- Tmax — максимальная рабочая температура, обычно +30°C
- T — температура эксплуатации, °C
Зазор не должен быть менее 5 мм! Если меньше — необходимо пересчитать параметры.
(2) На каждые 200 м длины необходимо устанавливать фиксированный зажим, чтобы компенсировать удлинение проводника.
Примерная схема установки:
- Длина установки: 6000 мм (6 м)
- Слева и справа — фиксированные зажимы
- По центру — температурный компенсатор
- При удлинении — компенсатор будет «играть», сохраняя целостность системы
(3) Если длина линии превышает 200 м, то рекомендуется использовать дополнительные компенсаторы с интервалом в 200 м для сохранения работоспособности системы.
Технические характеристики и комплектация компенсатора | |||||||||||||
| Количество компенсаторов | 1 | 2 | 3 | 4 | 5 | Промежуточная длина а | |||||||
Общая длина | м | ||||||||||||
| Материал | Ал. | Мед. | Ал. | Мед. | Ал. | Мед. | Ал. | Мед. | Ал. | Мед. | Ал. | Мед. | |
| t°C | 10 | 400 | 400 | 600 | 600 | 800 | 800 | 1000 | 1000 | 1200 | 1200 | 200 | 200 |
| 20 | 387 | 400 | 575 | 600 | 762 | 800 | 950 | 1000 | 1138 | 1200 | 187 | 200 | |
| 30 | 325 | 376 | 450 | 553 | 575 | 729 | 700 | 905 | 825 | 1082 | 125 | 176 | |
| 40 | 293 | 332 | 387 | 464 | 481 | 597 | 575 | 729 | 669 | 862 | 93 | 132 | |
| 50 | 275 | 306 | 350 | 412 | 425 | 517 | 500 | 623 | 575 | 729 | 75 | 106 | |
| 60 | 232 | 288 | 325 | 376 | 387 | 464 | 450 | 553 | 512 | 641 | 62 | 88 | |
| 70 | 253 | 275 | 307 | 351 | 360 | 427 | 414 | 502 | 468 | 578 | 53 | 75 | |
| 80 | 247 | 266 | 294 | 332 | 340 | 398 | 387 | 464 | 434 | 531 | 47 | 66 | |
| 90 | 242 | 259 | 283 | 317 | 325 | 375 | 366 | 435 | 408 | 494 | 42 | 59 | |
| 100 | 237 | 253 | 275 | 306 | 312 | 359 | 350 | 412 | 387 | 464 | 37 | 53 | |
Технические характеристики | |
| Уровень заряда | Температура |
| 40% | 10 |
| 60% | 20 |
| 100% | 30 |
Примеры:Максимальная температура в определенном месте Tmax=60°C
самая низкая температура, возникающая в зоне применения
Минимальная температура в определенном месте Tmin=0°C
самая высокая рабочая температура в области применения
Установочная температура: T=20°C
Посмотрите на таблицу, чтобы увидеть: ×=30 мм
1 Зарезервированные значения зазора на обоих концах сегмента расширения одинаковы и соответствуют значениям ×, отмеченным значком.
2 Если горловина рупора используется в качестве расширительной секции, зарезервированный зазор должен составлять 2×.
3 способ просмотра таблицы состоит в том, чтобы соединить самую высокую локальную температуру и самую низкую локальную температуру в виде косой черты; затем установить температуру
Внешний край градуса пересекается косой чертой в осевом направлении ×, и соответствующим значением является значение ×.
Устройство системы
Руководство по установке:
1. Установка опор: закрепите две опоры с обеих сторон рельса (сваркой или болтами) и отрегулируйте их в горизонтальное положение (добавьте 1 или 2 точки, чтобы соответствовать длине маршрута прокладки проводов). Прокладку проводов между двумя опорами примите за ориентир, остальные опоры должны быть установлены в соответствии со стандартным расстоянием (1800 мм для болтов и 2000 мм для при сварке), чтобы обеспечить параллельность рельса-проводника по высоте на расстоянии менее 10 мм.
2. Соединительную часть проводника и соединителя следует отшлифовать абразивной тканью для удаления оксидного слоя, нанести электропроводящую пасту и закрутить болт, дважды проверить, чтобы шов направляющих был минимальным.
3. Установка токоприемника: определите длину буксировочного устройства в соответствии с полюсами электрода и установочным пространством. Расстояние между верхним и нижним концами токопроводящей шины должно составлять 120±5 мм. (см. установочный чертеж токопроводящей шины для получения более подробной информации)
4. Торцевая крышка: установите торцевые крышки с обеих сторон и закрепите их прорезиненной тканью.
5. Проверка: проверьте параллельность направляющих рельсов и рабочего пути подъемного устройства и контролируйте глубину в пределах 20 мм, проведите тестовый запуск и проверьте состояние движущегося куска, проходящего через каждый узел соединения, затяните все крепежные детали, если возникнут какие-либо проблемы, проведите пробный запуск в течение одного месяца без перерыва и снова затяните все крепежные детали.
Устройство системы
Технические характеристики и комплектация устройства системы | |
| Тип | Расстояние между двумя направляющими |
| Н19 | 35 или 80 |
| Н24 | 45 или 80 |
| Н32 | 80 |
| Н35 | 80 |
| Н52 | 100 |
| Тип | Жилы | Материал | Артикул |
| HZJ-31 | 3 | Углеродистая сталь | 320001 |
HZJ-41 | 4 | Углеродистая сталь | 320002 |
HZJ-32 | 3 | Листовая сталь | 320011 |
HZJ-42 | 4 | Листовая сталь | 320012 |
HZJ-C | 3-4 | C-Track | 320021 |
