Видео о монтаже шинопровода серии HFP 56
Монтаж троллейного шинопровода HFP 56: от подвеса до токосъёмника
Мы подготовили видео, где по шагам показана сборка закрытого троллейного шинопровода Anneng серии HFP 56: крепление к кронштейнам, соединение секций, установка подвода питания, концевой крышки и токосъёмника. Монтаж идёт на демонстрационном стенде в цехе, на коротких участках, поэтому каждая операция видна крупным планом.
Троллейный шинопровод передаёт питание на подвижное оборудование, а токосъёмник всё время движется вдоль линии. Любой перекос, провис или неплотный стык он встречает на каждом проходе. Поэтому монтаж здесь — это не только сборка деталей, но и подготовка ровной трассы для токосъёмника.
Подвесы и шаг крепления

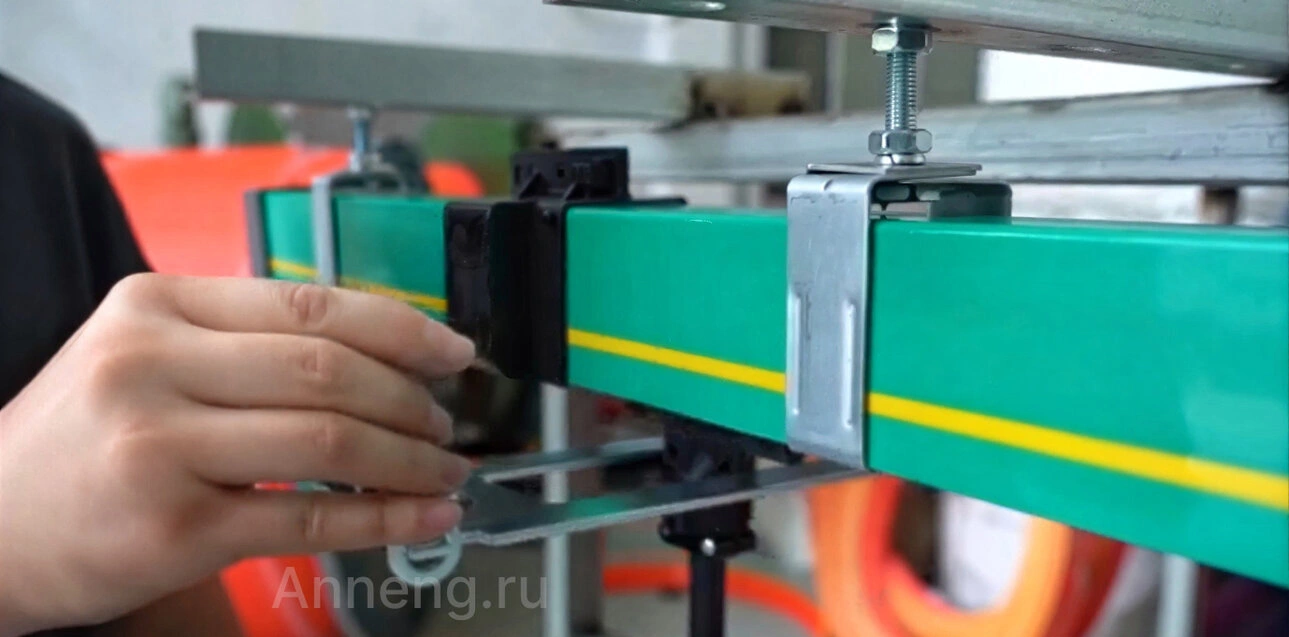

Для крепления HFP 56 применяют фиксирующие и скользящие подвесы. Для коротких демонстрационных участков, достаточно фиксирующих: подвес устанавливают на корпус, затем закрепляют шинопровод на кронштейне. Стандартное расстояние между креплениями — 1.2 м. Выдержанный шаг не даёт корпусу провисать между опорами, и токосъёмник идёт по прямой.
Соединение секций
Шины на концах секций выполнены с загибом и соединяются винтами. Это электрический стык, поэтому винты затягивают полностью: от плотности соединения зависит, как контакт поведёт себя под нагрузкой. Затем место соединения закрывают крышкой. При правильной фиксации раздаётся характерный щелчок — простой способ убедиться, что крышка встала на место.
Подвод питания и концевая крышка
На торец линии устанавливают концевой подвод питания. Разъёмы подключают к кабелю и закрывают коробку, чтобы токоведущие части остались внутри. На свободный конец ставят концевую крышку.
Токосъёмник
Токосъёмник устанавливают после монтажа основной части шинопровода. В нём предусмотрена защита от неправильной установки: линия блокировки в верхней части корпуса шинопровода не позволяет вставить его в неверном положении. Ошибка исключается ещё при сборке, а не обнаруживается при пуске.
Токосъёмник перемещают с помощью захвата. Последняя проверка в видео — его ход вдоль линии: плавное движение без рывков говорит о стабильном контакте и правильной установке.
Почему важна точность
Шаг крепления, плотные винтовые стыки, зафиксированные крышки и правильно вставленный токосъёмник определяют, как линия будет работать в эксплуатации: ровный ли контакт по всей длине, не греются ли соединения, закрыты ли токоведущие части. Ошибку, допущенную при монтаже, потом приходится искать на работающем оборудовании.
В итоге из отдельных секций получается единая закрытая линия, по которой токосъёмник проходит плавно и без рывков. Серия HFP 56 выпускается на токи от 35 до 240 А в трёх- и четырёхполюсном исполнении.
